激光打標機焦距(激光打標機怎麽對焦點)

在使用激光類設備機器時最重要的就是先找到焦距。否則激光也就不能達到最好效果，甚至完全沒作用。那麽(me) 什麽(me) 是激光打標機的焦距以及如何找到最佳焦距呢？下麵這篇文章希望能幫到大家。

一、什麽(me) 是焦距

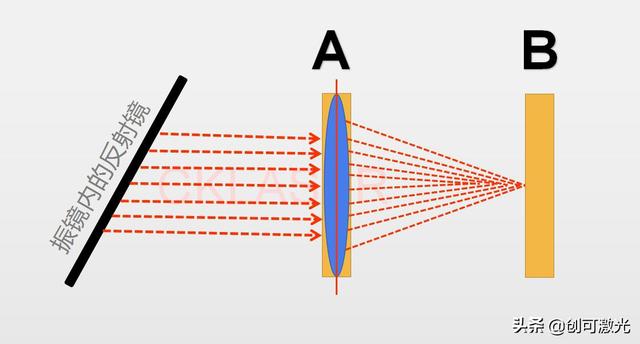

首先我們(men) 要知道什麽(me) 是焦距。如下圖所示，從(cong) 凸透鏡的中心到光匯聚成為(wei) 一個(ge) 點。這個(ge) 之間的長度就是焦距，匯聚的位置就是焦點。任何凸透鏡的焦距長度都是固定的。而激光隻有在焦點位置時再能達到最大功率和效果。因此，物體(ti) B如果位置發生變化，那麽(me) 整個(ge) 凸透鏡也要跟著相對移動，保證焦點始終處於(yu) B的表麵。因為(wei) 我們(men) 隻是用到焦點，所以對於(yu) 焦距的定義(yi) 沒必要那麽(me) 認真。隻需要保證采用同一個(ge) 高度數值就可以了。所以圖中表示焦距的兩(liang) 根虛線都可以，你也可以另找其他位置作為(wei) 起點。

振鏡內(nei) 的反射鏡

二、振鏡

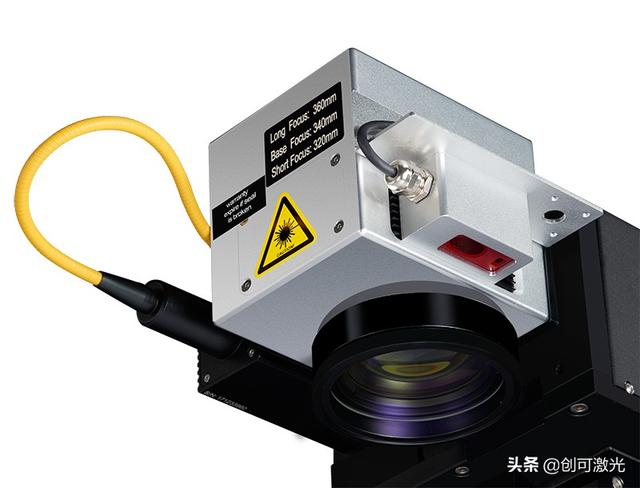

知道了什麽(me) 是焦距後，我們(men) 隻需要來調整凸透鏡的升降就可以了。激光打標機的凸透鏡是被組合成一個(ge) 場鏡安裝在振鏡上的。下圖就是一個(ge) 已經安裝了場鏡的振鏡頭。所以下麵我會(hui) 用振鏡來做稱呼。

振鏡頭

三、調整升降方式

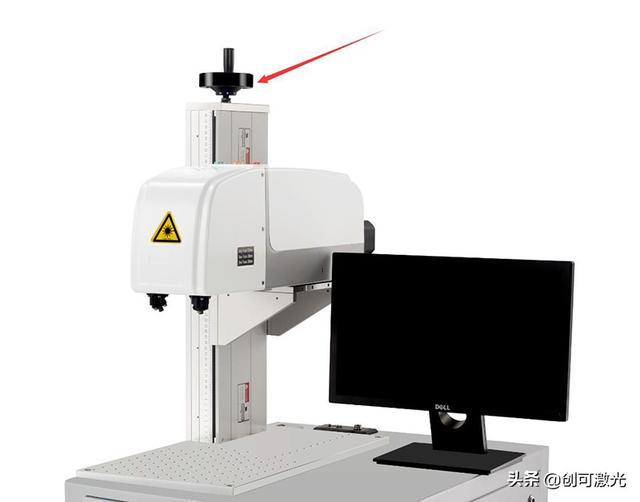

目前的主流是工作台升降，其機械的原理是工作台平麵四角由四根光圓支撐，中間位一根絲(si) 杆；工作台底座上有4個(ge) 導套，中間有一套螺母機構，該螺母通過一對傘(san) 齒輪轉向90度傳(chuan) 遞，在工作台前部有一個(ge) 手柄旋轉，調節工作台高度。

升降台

四、軟件打標

之後我們(men) 需要先使用激光軟件製作任意一個(ge) 文本並勾選連續打標，然後按開始標刻。在激光工作的過程中調整振鏡頭的高度使激光達到最強狀態。（最強狀態的表現是激光發出刺眼的藍白色光芒，同時伴隨較大的類似蜂鳴聲）

打標效果

五、尺子量高度

在找到了焦距之後，我們(men) 可以用一把尺子來測量下振鏡頭到物品表麵的距離。把這個(ge) 距離作為(wei) 固定值使用。下一次更換了物品之後隻需要拿出尺子，使振鏡到物品表麵的高度重新達到這個(ge) 數值即可！

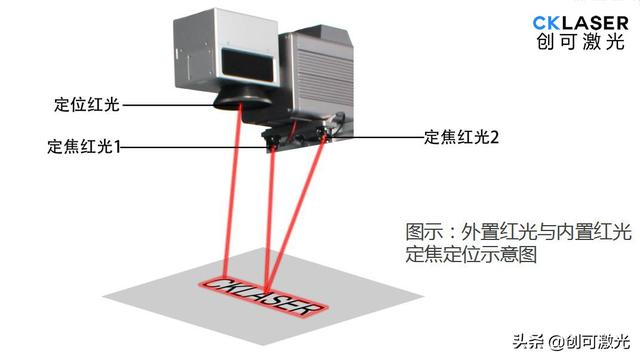

對於(yu) 一些有層次的物品，焦距的定位直接通過尺子會(hui) 比較困難。您可以試試通過配置額外的外界光源來進行定位。下麵這個(ge) 就是通過額外的一個(ge) 紅光器來進行焦距的快速定位

紅光定位

注意事項
