激光打標機區域參數設置

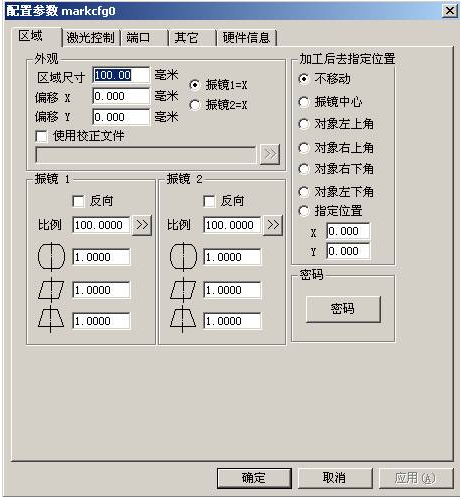

10-20 區域參數 |
區域尺寸：振鏡對應的實際最大標刻範圍。
振鏡1=x ：表示控製卡的振鏡輸出信號1作為(wei) 用戶坐標係的x軸。
振鏡2=x ：表示控製卡的振鏡輸出信號2作為(wei) 用戶坐標係的x軸。
偏移X：表示振鏡中心偏移場鏡中心的X向距離。
偏移Y：表示振鏡中心偏移場鏡中心的Y向距離。
使用校正文件：指我們(men) 使用外部校正程序（corfile.exe）生成的校正文件來對振鏡進行校正。詳細說明見《corfile.exe程序使用說明》。
反向：表示當前振鏡的輸出反向
表示桶形或枕形失真校正係數,默認係數為(wei) 1.0(參數範圍0.875-1.125) 。假如您所設計的圖形如圖10-21所示，而加工出的圖形如圖10-22或10-23所示。對於(yu) 圖10-22的情況，則增大X軸變形係數；對於(yu) 圖10-23的情況，則減小X軸變形係數。
圖10-21設計圖形 |
圖10-22 實際加工圖形 |
圖10-23 實際加工圖形 |
表示平行四邊形校正係數,默認係數為(wei) 1.0(參數範圍0.875-1.125) 。假如您所設計的圖形如圖10-21所示，而加工出的圖形如圖10-24所示，則需要調整此參數來校正。
圖10-24 實際加工圖形 |
比例: 伸縮比例，默認值為(wei) 100%。當標刻出的實際尺寸和軟件圖示尺寸不同時，需要修改此參數。當標刻出的實際尺寸比設計尺寸小時，增大此參數值；當標刻出的實際尺寸比設計尺寸大時，減小此參數值。
注意：如果激光打標機振鏡有變形，則必須先調整完變形後再調整伸縮比例。
設置比例時，可以直接按下
，此時，將彈出圖10-25所示的對話框，我們(men) 可以將軟件裏設置的尺寸和測量出來的實際打標尺寸輸入，軟件將自動計算伸縮比例。
圖10-25 設置比例
加工後去指定位置：設置當前加工完畢後讓振鏡移動到指定的位置。
密碼：設定“參數”密碼，隻有輸入密碼後才能進入“參數”設置對話框。
