激光打標機中矢量圖形操作
如果要在激光打標機中輸入矢量文件，在繪製菜單中選擇“矢量文件”命令或者單擊
圖標。

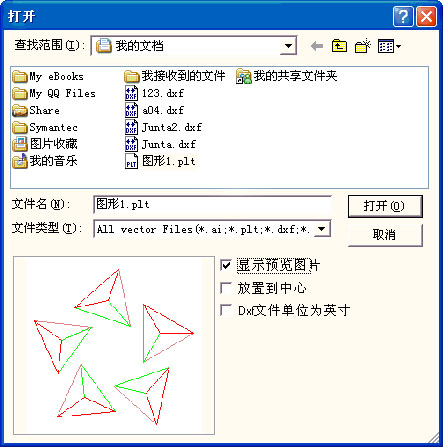

圖4-68 矢量文件輸入對話框 |
此時係統彈出如圖4-68所示的輸入對話框要求用戶選擇要輸入矢量文件。
圖4-69矢量文件參數 |
當前係統支持的位圖格式有：
.PLT
.DXF
.AI
.DST
.JPC
用戶在激光打標機輸入矢量文件後，屬性工具欄顯示如圖4-69所示的矢量文件參數。
如果矢量圖形中包含有幾種顏色信息（用Coredraw、AutoCAD等繪圖軟件可以指定筆劃的顏色），則輸入該矢量圖形時，EzCad2會(hui) 自動區分出顏色的種類，此時用戶可以按顏色或筆號選擇對象（見10.1的敘述），可以設置打標參數。
優(you) 化曲線順序：按照先小後大的原則對圖形進行排序，可以減少加工時間。
自動連接相鄰曲線：自動把文件中可以連接在一起的曲線連接在一起。
動態輸入文件：係統加工到此對象時自動從(cong) 指定目錄重新讀取文件內(nei) 容。
固定X方向尺寸：係統自動讀取文件時保證不管文件內(nei) 容如何變化最後讀取的對象X方向尺寸都與(yu) 設置的尺寸一樣。
固定Y方向尺寸：係統自動讀取文件時保證不管文件內(nei) 容如何變化最後讀取的對象Y方向尺寸都與(yu) 設置的尺寸一樣。
固定位置：係統自動讀取文件時保證不管文件內(nei) 容如何變化最後讀取的對象指定點都與(yu) 舊對象指定點的位置重合。
固定輸入點坐標：係統自動讀取文件時保證不管文件內(nei) 容如何變化最後讀取的對象指定點都與(yu) 指定坐標的位置重合。
