激光打標機中網絡通訊元素

網絡通訊元素是加工過程中係統自動通過計算機網口從(cong) 網絡上讀取文本的元素。注意：本文所說的網口是指使用TCP/IP協議通訊的網絡接口。

當用戶選擇了網絡通訊元素時在文本元素對話框中會(hui) 自動顯示出網絡通訊元素的參數定義(yi) ，如圖4-50所示。

IP地址: 選擇需要從(cong) 網絡上哪個(ge) IP地址的計算機讀取數據

端口號: 選擇網絡通訊使用的端口號

命令： 當係統加工到此文本對象時，係統會(hui) 通過網口向指定IP地址的計算機發送此命令字符串，向指定計算機請求把當前需要加工的字符串發出來，係統會(hui) 一直等待指定計算機回答後才返回，指定計算機回答後係統會(hui) 自動加工返回的文本。

Unicode: 當選擇此選項後係統向指定計算機發送和讀取的字符都是Unicode格式，否則為(wei) ASCII格式。

下麵結合具體(ti) 實例來說明一下如何使用此功能：  現在有個(ge) 客戶需要加工10000個(ge) 工件，工件上的打標內(nei) 容是一個(ge) 文本，但是每個(ge) 工件要加工的文本內(nei) 容都不一樣，所以每次加工前都要實時通過網絡從(cong) 局域網上一台計算機服務器（IP:192.168.0.1端口為(wei) 1000）上讀取要加工的內(nei) 容。

1． 打開激光打標機生成一個(ge) 文本對象，調整文本大小和位置，以及加工參數。

2． 選擇生成的文本對象，選擇使能變量文本，然後點擊增加按鈕，係統會(hui) 彈出圖4-41對話框，選擇網絡通訊一項，設置網口參數，IP地址參數填入服務器計算機的IP，這裏為(wei) 192.168.0.1；端口參數設置為(wei) 用於(yu) 通訊的端口號，這裏為(wei) 1000，注意網口參數必須和服務器計算機上設置的網口參數一樣，否則會(hui) 導致無法通訊。

3． 設置命令為(wei)  TCP:Give me string。（這個(ge) 命令可以為(wei) 任意服務器定義(yi) 的命令）

4． 關(guan) 閉對話框後點擊應用按鈕。

5． 按F2開始加工, 計算機會(hui) 立即通過網口發送命令“TCP:Give me string”到服務器，並等待服務器返回。

6． 服務器發現網口接收到命令，發現是“TCP:Give me string”後立即讀取數據庫得到當前要加工的文本，然後通過網口回答給本地計算機。

7． 本地計算機得到要加工的文本後立即更改加工數據發送到激光打標機打標卡。

8． 激光打標機打標卡接收到加工數據後立即控製打標機加工工件。

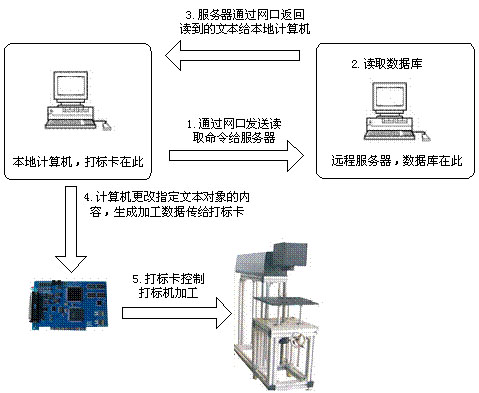

流程圖如圖4-51所示。
