激光打標機填充很關鍵(影響速度和效果)
激光打標機中填充可以對指定的圖形進行填充操作。被填充的圖形必須是閉合的曲線。如果您選擇了多個(ge) 對象進行填充,那麽(me) 這些對象可以互相嵌套,或者互不相幹,但任何兩(liang) 個(ge) 對象不能有相交部分。如圖3-2所示。

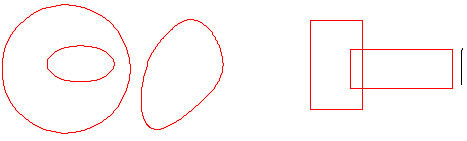

圖3-2 填充對象 (左圖可以填充,右圖兩(liang) 個(ge) 矩形相交,填充結果可能不是所預期的結果) |

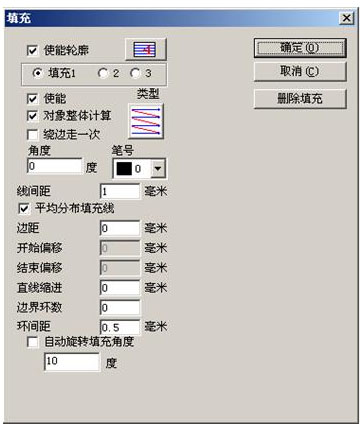

圖3-3 填充對話框 |
激光打標機中“填充”菜單對應的工具欄圖標為(wei) ,選擇填充後將彈出填充對話框,如圖3-3所示。
使能輪廓:表示是否顯示並標刻原有圖形的輪廓。即填充圖形是否保留原有輪廓。
:表示在使能輪廓情況下先標刻填充線再標刻輪廓線
:表示在使能輪廓情況下先標刻輪廓再標刻填充線
激光打標機中的填充1、填充2和填充3:是指可以同時有三套互不相關(guan) 的填充參數進行填充運算。可以做到任意角度的交叉填充且每種填充都可以支持用四種不同的填充類型進行加工(四種填充類型包括:單向填充、雙向填充、環形填充和優(you) 化雙向填充,詳細說明見下文。)
使能:是否允許當前填充參數有效。
對象整體(ti) 計算:是一個(ge) 優(you) 化的選項,如果選擇了該選項,那麽(me) 在進行填充計算時將把所有不互相包含的對象作為(wei) 一個(ge) 整體(ti) 進行計算,在某些情況下會(hui) 提高加工的速度。(如果選擇了該選項,可能會(hui) 造成電腦運算速度的降低),否則每個(ge) 獨立的區域會(hui) 分開來計算。
為(wei) 了便於(yu) 描述,現在我們(men) 舉(ju) 個(ge) 特殊實例來說明此功能。
例:在工作空間中繪製三個(ge) 獨立矩形,填充線間距1mm,為(wei) 0度填充。
1、 不勾選“對象整體(ti) 計算”:在加工時會(hui) 按照對象列表裏的加工順序依次標刻其填充線,即先標刻完一個(ge) 對象的填充圖在標刻下一個(ge) 的。
2、 勾選“對象整體(ti) 計算”:在加工時一次標刻出全部的填充線,即將幾個(ge) 對象中同一行的填充線一起標刻出。
3、 在加工效果上的不同,如圖3-4所示

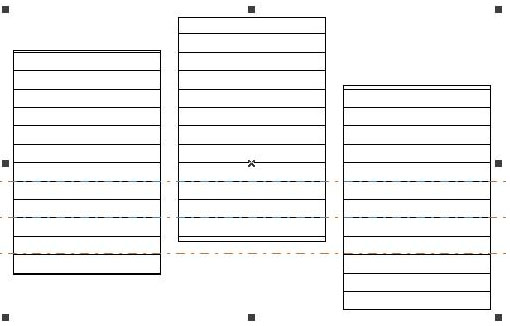

圖3-4(a)不勾選“對象整體(ti) 計算”填充線並不對齊 |

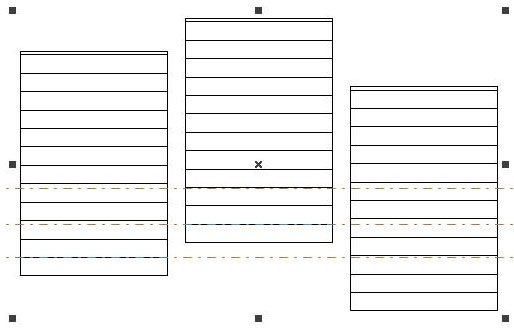

圖 3-4(b)勾選“對象整體(ti) 計算”填充線是對齊的 |
填充類型: (如圖3-5)
單向填充:填充線總是從(cong) 左向右進行填充。
雙向填充:填充線先是從(cong) 左向右進行填充,然後從(cong) 右向左進行填充,其餘(yu) 循環填充。
環形填充:填充線是對象輪廓由外向裏循環偏移填充。
優(you) 化雙向填充:類似於(yu) 雙向填充,但填充線末端之間會(hui) 產(chan) 生連接線。

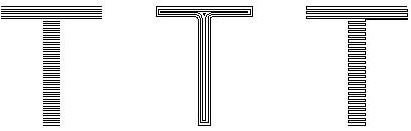

圖3-5 填充類型 (左圖為(wei) 單向或雙向直線填充,中圖為(wei) 環形填充,右圖為(wei) 雙向填充) |
以上四種填充類型均可用鼠標點擊按鈕的方法來切換,根據實際需要的效果方便快捷的進行設置或更改。
圖3-6 填充角度為(wei) 45度 |
填充角度:指填充線與(yu) X軸的夾角,如圖3-6所示為(wei) 填充角度為(wei) 45度時的填充圖形。
填充線間距:指填充線相鄰的線與(yu) 線之間的距離。
填充線邊距:指所有填充計算時,填充線與(yu) 輪廓對象的距離。如圖3-7所示填充線與(yu) 對象所有邊的距離都為(wei) 邊距。

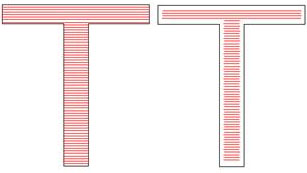

圖3-7填充邊距示例 (左圖為(wei) 填充邊距為(wei) 0的填充圖形,右圖為(wei) 填充邊距為(wei) 0.5的填充圖形) |
繞邊走一次:指在填充計算完後,繞填充線外圍增加一個(ge) 輪廓圖形。 如圖3-8所示在填充線的周圍有一邊框。
平均分布填充線:解決(jue) 在填充對象的起始和結尾處填充線分布不均勻的問題。由於(yu) 填充對象的尺寸和填充線間距設置等原因,填充後,在填充對象的起始和結尾處可能會(hui) 出現填充線分布不均勻的現象。為(wei) 了簡化操作,在不需要用戶自己重新設置線間距的情況下,也能達到所有填充線均勻分布的目的,增加此功能。選擇該項後,軟件會(hui) 在用戶設置的填充線間距的基礎上自動微調填充線間距,以讓填充線均勻分布。
開始偏移距離:指第一條填充線與(yu) 邊界的距離。
結束偏移距離:指最後一條填充線與(yu) 邊界的距離。
如圖3-9所示為(wei) 偏移距離的示例填充圖形。

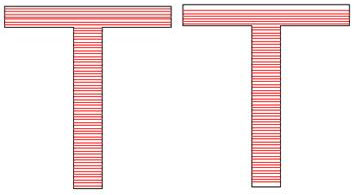

圖3-8 繞邊一次示例 (左圖為(wei) 沒有繞邊一次的填充圖形,右圖為(wei) 繞邊一次的填充圖形 |

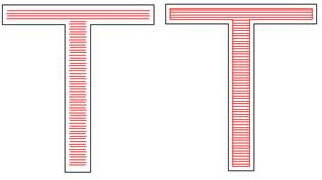

圖3-9 偏移距離示例 (左圖為(wei) 起末偏移距離為(wei) 0的填充圖形,右圖起末偏移距離為(wei) 0.5的填充圖形) |
自動旋轉填充角度:勾選此功能表示激光機每標刻一次,自動將填充線旋轉我們(men) 所設定的角度再進行標刻,即如果我們(men) 設置角度為(wei) 0度,自動旋轉角度為(wei) 30度,那麽(me) 第一標刻時角度為(wei) 0,第二次為(wei) 30,然後是60,90……。這樣可以保證多次深度標刻出的填充圖形不會(hui) 有填充線的紋路,使得整個(ge) 填充圖形表麵平滑。例如可在標刻模具時使用。
直線縮進:指填充線兩(liang) 端的縮進量,如果為(wei) 正值就是縮進量,如果為(wei) 負值就是伸出量。此功能用於(yu) 在加工填充圖形時如果希望填充線兩(liang) 端與(yu) 輪廓線讓開一點距離的時候使用。如圖3-10所示為(wei) 直線縮進的示例填充圖形。

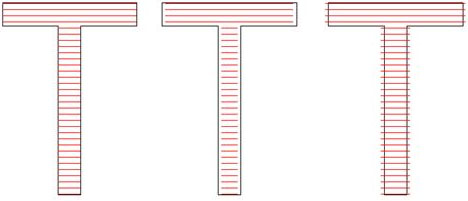

圖3-10直線縮進示例 (左圖為(wei) 直線縮進為(wei) 0的填充圖形,中圖直線縮進為(wei) 0.5的填充圖形,右圖直線縮進為(wei) -0.5的填充圖形) 邊界環數:指在進行水平填充之前先進行幾次環形填充的次數。由於(yu) 完全用環形填充的功能時會(hui) 有在最後一個(ge) 環無法填充均勻的情況,所以此功能就是用於(yu) 解決(jue) 這樣問題的時候使用。如圖3-11所示為(wei) 邊界環數的示例填充圖形。 |

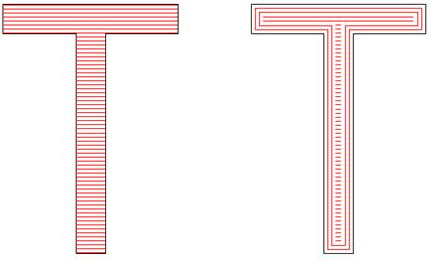

圖3-11 邊界環數示例 (左圖為(wei) 邊界環數為(wei) 0的填充圖形,右圖邊界環數為(wei) 2的填充圖形) |
