激光打標卡的腳踏開關如何接？

一、激光打標卡的腳踏開關(guan) 如何接？

一般激光打標的輸入口有兩(liang) 種內(nei) 部結構：

1、內(nei) 部自帶電源的輸入口。

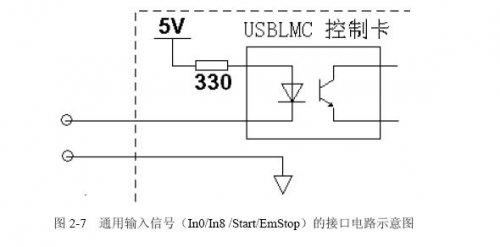

這種輸入口和激光打標卡是公用電源的，適合連接無源開關(guan) 常開觸點。也就是直接接開關(guan) 即可，如圖：

左邊是腳踏開關(guan) ，這種端口雖然連接了光耦，其實本質上並沒有隔離。因為(wei) 開關(guan) 使用的電源和激光打標卡時公用的。當腳踏開關(guan) 閉合，光耦的發光二極管亮，信號也就傳(chuan) 到了激光打標卡內(nei) 部。

2、不帶電源的光耦隔離輸入口。

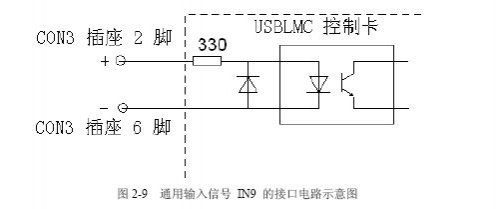

如圖，這種輸入口，內(nei) 部是不帶電源的。需要我們(men) 外接電源。有人會(hui) 問，為(wei) 什麽(me) 要設計這種輸入口？全部自帶電源豈不是更方便？這是因為(wei) 開關(guan) 觸點畢竟沒有光電感應類的開關(guan) 響應速度快，這種端口更適合接光電開關(guan) 。而光電開光一般的工作電壓都是24V。而激光打標卡時用的5V電源，所以需要用光耦隔離，同時還要限流。輸入端口的光耦的輸入端引腳引出來，根據客戶實際情況，靈活選用。

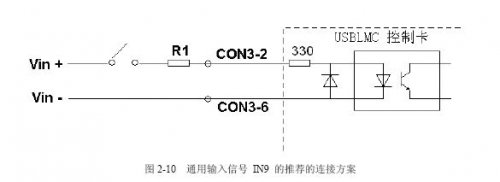

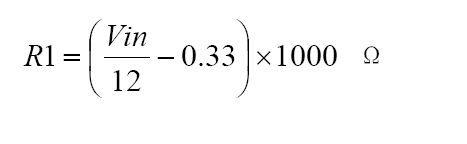

如圖，我們(men) 可以看到光耦的內(nei) 部輸入端串接有330歐姆的限流電阻。這隻適合於(yu) 當外接電源電壓是5V時可以安全使用。當外部電源 Vin 實際的電壓值決(jue) 定是否外接電阻 R1，以確保輸入電流在 10mA—— 15mA 之間。如果輸入電壓大於(yu) 5V 時，建議在激光打標卡外串接限流電阻 R1。假設選擇輸入電流為(wei) 12mA，則輸入電阻 R1 的計算方法如下：

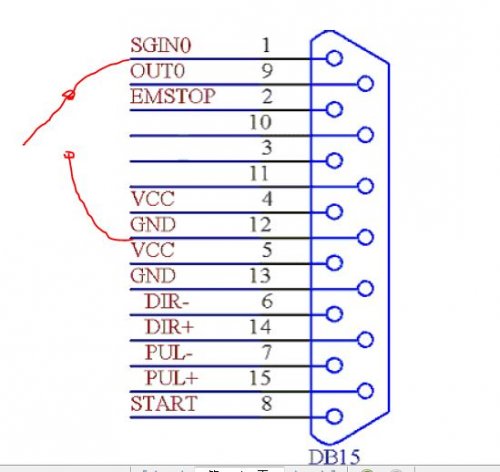

所以，當我們(men) 連接一般的腳踏開關(guan) 時，采用內(nei) 部自帶電源的輸入口連接即可，這樣很方便。例如，我們(men) 接到IN0，也就是將腳踏開關(guan) 接到BD15的1腳和12腳之間。當腳踏開關(guan) 閉合，光耦亮，腳踏信號進到卡裏麵。

當我們(men) 使用飛行打標時，需要產(chan) 品經過光電傳(chuan) 感器時，將來料信號立刻給激光打標係統，這種情況下接機械式的腳踏開關(guan) 是 不能滿足快速響應要求的。這就需要將光電傳(chuan) 感器連接不帶電源的光耦隔離輸入口。

二、激光打標機軟件裏麵如何設置腳踏開關(guan) ？

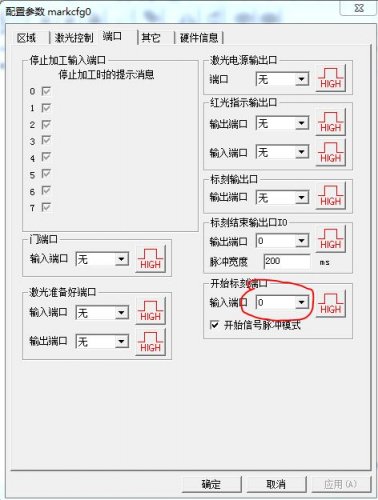

當我們(men) 接好了腳踏開關(guan) 線，就需要在激光打標軟件裏麵設置：如圖：
