請問用PLC怎麽控製光纖激光器和二氧化碳激光器？

CO2激光器的控製相當簡單，無非就是一個PWM信號和一個開關光信號。光纖激光器的如果用PLC控製就比較複雜了。主要是首先要了解光纖激光器的控製接口定義，國內的光纖激光器主要是銳科和創鑫，兩者的控製都是一樣的。現在我以創鑫激光器為例來說明：

      創鑫光纖激光器有個DB25接口，其中：在管腳描述中所有的控製Pin 均為TTL 信號，除非另有說明。請在接口設計時著重考慮的TTL 標準的電平範圍。一定要注意：24V的PLC需要用高速光耦轉換成5V。

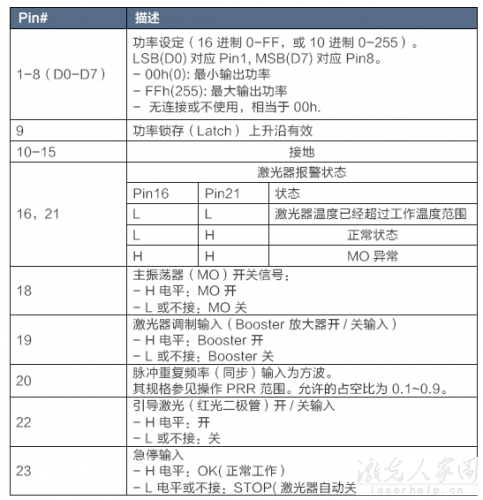

一、控製接口管腳功能和控製邏輯分析
Pin# 描述
1-8（D0-D7）
功率設定（16 進製 0-FF，或 10 進製 0-255 ）。
LSB(D0) 對應Pin1, MSB(D7) 對應 Pin8。
- 00h(0): 最小輸出功率
- FFh(255): 最大輸出功率
- 無連接或不使用，相當於 00h.
9 功率鎖存（Latch） 上升沿有效
10-15 接地
16，21
激光器報警狀態
Pin16 Pin21 狀態
    L        L 激光器溫度已經超過工作溫度範圍
    L       H 正常狀態
    H      H MO 異常
18
主振蕩器（MO）開關信號：
- H 電平：MO 開
- L 或不接：MO 關
19
激光器調製輸入（Booster 放大器開/ 關輸入）
- H 電平：Booster 開
- L 或不接：Booster 關
20
脈衝重複頻率（同步）輸入為方波。
其規格參見操作 PRR 範圍。允許的占空比為 0.1~0.9。
22
引導激光（紅光二極管）開/ 關輸入
- H 電平：開
- L 或不接：關
23
急停輸入
- H 電平：OK( 正常工作）
- L 電平或不接：STOP( 激光器自動關閉）（1）此激光器通過DB25 接口進行控製。

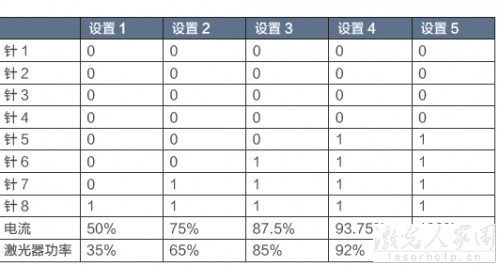

（2）Pin1~8 用於設定功率的8bit 總線。Pin1 為LSB，Pin8 為MSB。此Pin 的輸入範圍為0~255，對應0~100% 的標稱功率值。例如：   L         L 溫度超標
    L         H 正常工作
    H         H MO 報警
（4）Pin18 為MO（主振蕩器）開關信號。MO 應最少在 Booster（BS）打開前5ms 打開。打開MO 後，激光器將消耗一定的電力。（5）Pin19 為Booster（BS）的發射調製控製輸入端。提供H 電平可以打開BS，L 電平關閉BS。在Pin19 變為H 電平後，經過一定的延時開始出激光，而在該為L 電平後，經過一定的延時後激光將關閉。
注意：
◎ MO 至少應在BS 開啟5ms 前打開。如果開啟BS 時MO 處於關閉狀態，則不會有激光輸出；
◎ 如果先開啟BS，而後再打開MO，激光會在MO 開啟1ms 後發射。以上兩種情況沒有在操作指導中列出，屬於非正常操作，應盡可能避免。BS 隨上升沿同時開啟。
（6）Pin20 為同步輸入端，在指定範圍內的脈衝重複頻率（PRR）從此管腳輸入（參見光學規格的PRR 限定）激光發射脈衝與信號上升沿同步。
注意：
◎ 如果輸入的 PRR 超出指定範圍，激光器保護回路會自動補充缺失的脈衝或限定PRR。
◎ 引導激光不允許與主激光同時開啟。在引導激光運行時，BS 會被內部屏蔽。如果在引導激光工作時，Pin19 輸入H 電平，激光則不會發射能量，而且此時如果關閉引導激光後，會有激光被發射。在引導激光開啟的狀態下，可以開關MO。
（7）Pin23 為“紅光”控製輸入端。正常運行時應處於H 電平狀態。一旦此Pin 處於L 電平狀態，激光會被自動關閉（與MO 和BS 同時關閉相同），不需要取決於其它的控製信號。要重新啟動激光器，必須將MO 和BS 同時降為L 電平狀態（如果原先為H），再按正常操作步驟設置操作方能出光。
二、光纖激光器的運行
1、操作步驟
（1）移除激光輸出頭的保護蓋帽；
（2）將控製係統和激光器DB25 針接口連接，需要使用的管腳請參考5.2.2數字控製接口（DB-25）功能描述；
（3）控製針初始狀態推薦：Pi n18,19, 針處於低電平Pi n20 的重複頻率在規定的範圍內
（4）將 24VDC 電源與激光器電源線連接（+24V 對應紅色，大地線接黃色，負極接黑線）；
（5）激光器在得到24VDC 供電的120 秒鍾後（預熱時間），就可以操作了。
注意：◎ 請先允許提供24VDC 主電源，再初始化控製信號。
（6）將急停輸入（Pin23）設定為H 電平；
（7）從 Pin1~8 設定想要得到的功率；

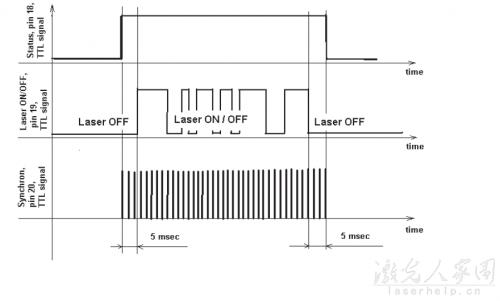

（8）將 Pin18 置為H 電平，開啟MO；
（9）等待5ms；
（10）通過Pin19 對激光進行快速調製。輸入H/L 電平來控製激光器的開關。激光器開關的上升/ 下降時間已經限定（請參閱第4 章詳細規格）。調製的速度不能比上升與下降時間之和快。典型的上升/ 下降時間為250us，其調製周期應當大於500us（相應頻率為2kHz）；
（11） 完成一次激光開關的操作後， 等待下一段任務時， 如果時間超過20ms，建議關閉MO，這樣會減少耗電，延長MO 的使用壽命，並且避免了MO殘留功率輸出；
（12）完成一項任務後，將BS 和MO 關閉（Pin18 和Pin19 置為L 電平）；
（13）將24VDC 供電斷開。
2、工作特點
（1）在激光運行過程中，可以通過Pin20 來改變PRR。在改變PRR 時，請注意兩個相鄰的上升沿之間的時間不得大於最低的PRR 頻率的周期時間。對於最低重複頻率20kHz 的激光器說，不得大於50us。否則，保護電路將會自動增加缺失的脈衝。如果PRR 大於指定的最大重複頻率，保護電路會將其限製在最大值。
（2）在激光運行過程中允許改變 Pin1~8 的功率設置，並將其存入激光器。激光器會在指定的上升時間內對改變的功率設置作出響應。
（3）如果Pin18 為H 電平，Pin19 為L 電平，會有低於20mW 工作波長的激光輸出。
（4）如果激光模塊的溫度超過+45℃，激光會自動關閉，並同時在Pin16 和Pin21 輸出相應的報警信號。如果溫度降低到+45℃以下，則激光器不會自動恢複工作，並保持報警信號不變，重新啟動操作。
