金橙子軟件雙旋轉軸係統測試

此係統針對於(yu) 球體(ti) 樣品打標，例如地球儀(yi) 等。

設備要求：DLC卡， 運動控製卡，兩(liang) 個(ge) 旋轉軸，3D振鏡，激光器，板卡需開通擴展軸功能。

參數設置：此次所用的兩(liang) 個(ge) 旋轉軸，對應的每轉脈衝(chong) 分別是480000和512000，做完校正和放置好雙旋轉軸的位置之後，就可以加載文件了。

在加載了打標文件之後，對文件進行一些處理，以便於(yu) 打標：在地球儀(yi) 上打標采用的是分割標刻，所用的場鏡是174的，校正範圍是150mm，所以我們(men) 分割的尺寸就要小於(yu) 150mm， 根據文件的大小，這裏把文件分成不同的小塊，每一個(ge) 小塊的尺寸小於(yu) 150mm，這樣在標刻的時候就會(hui) 按照一個(ge) 小區域來進行標刻，這樣就減少了分割的時候造成的分割間隙。

調整好焦點位置和打標的方式之後，按照填充的方式和分割的區域就可以進行打標。

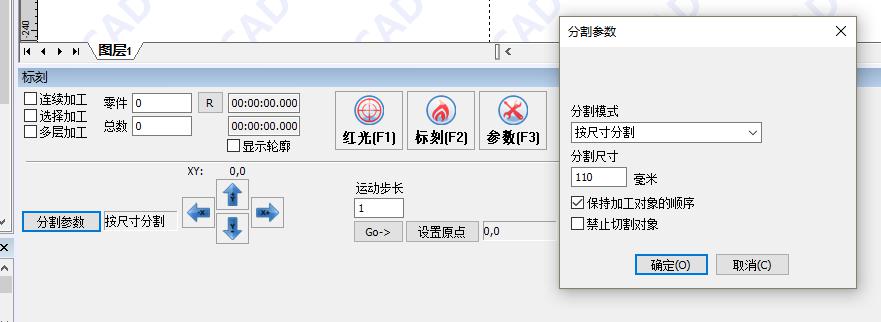

測試時使用的是250mm的球體(ti) ，選擇的分割尺寸是110mm。大概五分鍾左右的打標時間就可以完成整個(ge) 標刻過程。

在整個(ge) 打標過程中，樣品的標準性，校正精度，旋轉軸精度，雙軸的位置擺放直接影響著打標的效果，最主要的是樣品需要和旋轉軸旋轉的時候同心，擺放位置越準確，所打標的效果越好。
