激光打標機軟件金橙子串口通訊設置講解

串口通訊：串口通訊元素是加工過程中係統自動通過計算機串口從(cong) 外圍設備上讀取文本的元素。當用戶選擇了串口通訊元素時在文本元素對話框中會(hui) 自動顯示出串口通訊元素的參數定義(yi) ，如圖4-45所示

圖4-45

端口：選擇計算機與(yu) 外部設備連接使用的串口號

波特率：選擇串口通訊使用的波特率

數據位：選擇串口通訊使用的數據的位數

停止位：選擇串口通訊使用的停止位的位數

奇偶校驗：選擇串口通訊使用的奇偶校驗的位數

命令：當係統加工到此文本對象時，係統會(hui) 通過當前串口向外部設備發送此命令字符串，請求外部設備把當前需要加工的字符串發出來，係統會(hui) 一直等待外部設備回答後才返回，外部設備回答後係統會(hui) 自動加工返回的文本。

Unicode：當選擇此選項後係統向外部設備發送和讀取的字符都是Unicode格式，否則為(wei) ASCII格式。

下麵我們(men) 通過實例來說明一下如何使用此功能：

現在有個(ge) 客戶需要加工10000個(ge) 工件，工件上的打標內(nei) 容是一個(ge) 文本，但是每個(ge) 工件要加工的文本內(nei) 容都不一樣，所以每個(ge) 工件加工前都要實時通過串口到另外一台服務器（服務器上串口參數設置為(wei) 波特率15200,數據位為(wei) 8位，停止位1，奇偶校驗NO）上讀取要加工的內(nei) 容。
    1.打開ezcad2生成一個(ge) 文本對象，調整文本大小和位置，以及加工參數。
    2.選擇生成的文本對象，選擇使能變量文本，然後點擊增加按鈕，係統會(hui) 彈出上圖對話框，選擇串口通訊一項，設置串口參數和服務器的串口參數對應（波特率15200,數據位為(wei) 8位，停止位1，奇偶校驗NO），端口設置為(wei) 當前和服務器連接使用的端口號，注意串口參數必須和服務器上設置的串口參數一樣，否則會(hui) 導致無法通訊。
    3.設置命令為(wei) COM:Givemestring。（注意這個(ge) 命令可以為(wei) 任意服務器定義(yi) 的命令）
    4.關(guan) 閉對話框後點擊應用按鈕。
    5.按F2開始加工,計算機會(hui) 立即通過串口發送命令COM:Givemestring到服務器，並等待服務器返回。
    6.服務器發現串口接受到命令發現是COM:Givemestring後立即讀取數據庫得到當前要加工的文本，然後通過串口回答給本地計算機。
    7.本地計算機得到要加工的文本後立即更改加工數據發送到打標卡。
    8.打標卡接收到加工數據後立即控製打標機加工工件

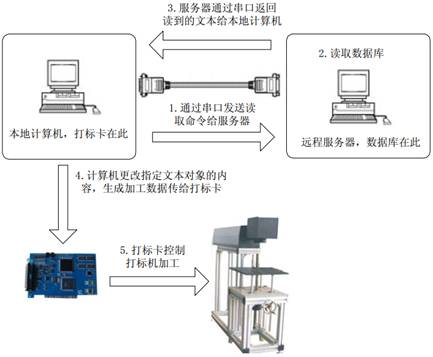

流程圖如圖4-46：
