打標機幅麵(激光打標機幅麵大小區別)

眾(zhong) 所周知，限於(yu) 激光打標機聚焦鏡（各種聚焦鏡的優(you) 缺點比較各種聚焦鏡的優(you) 缺點比較）和功率的問題，激光打標機最大且有效打標分為(wei) 在300X300左右，但是這種尺寸滿足不了特定需要，我們(men) 在激光應用的過程中，偶爾會(hui) 碰到有客戶谘詢大幅麵激光打標的需求，大幅麵激光打標機主要針對有大麵積打標需求的客戶,大麵積激光打標機需要定製,因為(wei) 麵積大小不一樣,工件材料所采用的激光器不一樣，根據工藝需求功率強度也不一樣，目前市場常見的大幅麵激光打標機，主要有四種：大幅麵鏡頭式激光打標機，XY電動平台拚接式激光打標機，動態大幅麵激光打標機，大幅麵無拚接平台式激光打標機，每種都有各自的缺點，所適用的場景也有所不同。

一、大幅麵鏡頭式激光打標機（常用）

這種工作方式，就是通過更換鏡頭的方式來實現大幅麵的激光打標，也是常用的一種大幅麵。我們(men) 都知道常規的鏡頭工作範圍一般為(wei) 100*100mm，再往上是160*160mm，再往上是200*200mm，市麵上更大的鏡頭一般主流可以做到400*400mm，600*600mm的鏡頭就非常少見了，但是，如果需要，也是可以定製的。采用這種工作方式需要注意的幾點如下：

先測試激光器的功率是否可以滿足你的要求，因為(wei) 範圍一旦加大的話，激光器的功率到加工麵的能量就變小了，需要先滿足深度要求才可以； 鏡頭加大，焦距就變大了，必須加大升降立柱的行程，這一點必須滿足；簡單有效，成本低，基本上隻需更換鏡頭即可；

但是，這種打標的缺點也是非常明顯的，如下：

幅麵變大的話，能量變弱，打標線條變粗；因鏡頭的彌散角度加大，邊緣會(hui) 有輕微變形，鏡頭越大，邊緣變形也越大。就算市麵上再牛逼的進口鏡頭，號稱同心鏡頭，一旦範圍大，都是同樣的問題點。二、XY電動平台拚接式激光打標機

這種方式就是先打完一個(ge) 範圍之後，移動一下平台，再打下一部分；然後再移動，再打下一部分，多次移動，多次打標，後拚接成一個(ge) 很大的幅麵。

理論上這種方式可以做到無限大，隻要你有這方麵的要求；

線條比較精細，因為(wei) 這樣用的場鏡的幅麵是比較小的，那麽(me) 打標的線條就精細，不會(hui) 像大幅麵場鏡打標那麽(me) 粗；但是，這種工作方式大的缺點就是：

由於(yu) 移動平台的精度誤差，有拚接不上的現象或者肉眼可觀察到的拚縫！要想拚接的好，必須用高精度平台，這個(ge) 成本也是很高的。由於(yu) 采用拚圖的方式，必須采用多文檔打標的方式，需要將圖處理好，處理不好的話，一樣是拚接不上的，這個(ge) 也是技術活。有些控製卡，不支持拚圖，需要首先確認控製卡是否支持。圖形處理的多的話，有些控製卡就很容易卡死，JCZ就如此，特別是市麵上較多的盜版卡，Hans、Samlight、慶鈺UMC4等就好很多。三、動態大幅麵激光打標機

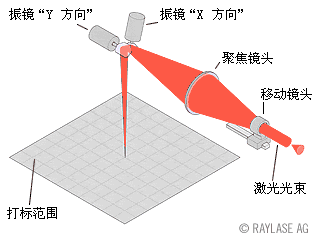

動態大幅麵激光打標，是利用移動前聚焦鏡前麵的鏡片來實現在幅麵範圍之內(nei) ，每一點的聚焦光斑都是一樣粗細，從(cong) 而在振鏡擺動的範圍之內(nei) ，自動調節到某一個(ge) 焦點，從(cong) 而實現大幅麵激光打標的要求，這種方式一般適用與(yu) CO2激光打標機，而光纖激光打標機較少采用這種方式，行業(ye) 內(nei) 一般我們(men) 稱為(wei) 加音圈電機的方式來實現。這種方式的大優(you) 點就是大幅麵邊緣不變形，從(cong) 激光器出來的每一束光理論上都可以實現一樣粗細，從(cong) 而實現精細打標，打標速度快，另外，這種方式也是不需要鏡頭的，隻需要加個(ge) 保護鏡片即可。但是，這種動態方式，是一整套係統，包括振鏡+控製卡+軟件等一套係統，價(jia) 格相對普通振鏡就要貴很多，光斑直徑略大於(yu) XY平台拚接。

四、大幅麵無拚接平台式激光打標機

這種方式目前是市麵上少有的一種工作方式（伺服電機控製），整個(ge) 大幅麵是靠XY平台在打標的過程中邊打邊動來實現，完全可以做到無拚接縫隙，速度也比較快，對激光器需求的功率也不會(hui) 加高，線條也比較精細。看起來是一種完美的大幅麵打標的方式了哦，高興(xing) 不？但是，這種控製卡可是比較貴的，XY平台的速度和精度也很高，適合對精度要求比較高的場景，普通要求的，還是用鏡頭或者拚接方式吧。
