激光打標機旋轉軸怎麽操作有哪些注意事項？

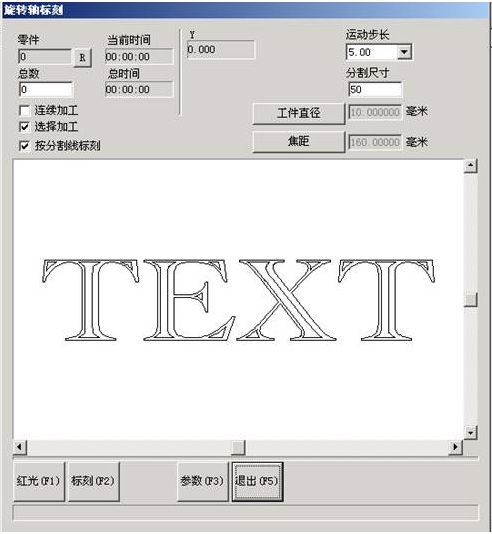

打開“激光打標機旋轉軸標刻”選項後軟件會(hui) 彈出如下圖所示對話框

其中需注意的參數：

工件直徑：左鍵選定後會(hui) 彈出對話框，需按照工件直徑填入。

焦距：左鍵選定後會(hui) 彈出對話框，需按照F-θ透鏡的焦距填入。  注：這2個(ge) 參數直接影響打標的效果。  標刻幅麵有兩(liang) 種設定方式：  1使用均勻分割，通過設定分割尺寸來控製每次標刻幅麵的大小。（注意不要勾選“按分割線分割”欄，否則軟件將按照分割線分割。）  2使用分割線分割。勾選後，軟件會(hui) 按照分割線進行打標。在打標內(nei) 容欄中左鍵連擊2次會(hui) 繪製分割線，在分割線附近點擊右鍵會(hui) 取消該分割線。分割線與(yu) 旋轉軸方向相同。

 “運動步長” 相對於(yu) 平台運動來說指的是當用戶每一次按鍵盤移動擴展軸時要移動的距離，相對於(yu) 轉軸運動來說指的是運動的圓周距離。按Pageup鍵可以增加運動步長，按Pagedown鍵可以減小運動步長。

當擴展軸為(wei) X軸時，按鍵盤CTRL+Left鍵一次可以使擴展軸X向左移動一個(ge) 當前步長的距離；按鍵盤CTRL+Right鍵一次可以使擴展軸X向右移動一個(ge) 當前步長的距離。

當擴展軸為(wei) Y軸時，按鍵盤CTRL+Down鍵一次可以使擴展軸Y向下移動一個(ge) 當前步長的距離；按鍵盤CTRL+Up鍵一次可以使擴展軸Y向上移動一個(ge) 當前步長的距離。

當擴展軸為(wei) Z軸時，按鍵盤CTRL+Down鍵一次可以使擴展軸Z向下移動一個(ge) 當前步長的距離；按鍵盤CTRL+Up鍵一次可以使擴展軸Z向上移動一個(ge) 當前步長的距離。

“零件”：顯示框為(wei) 灰色，即不可人為(wei) 更改的顯示，它表示當前加工工件的數目，是隨計算機自動變化的。它後麵的“R”按鈕為(wei) 清零按鈕。

“總數”：在使用“選擇加工時，限定加工的總數，當加工數目達到要求時，軟件自動停止加工。

“連續加工”勾選此項表示軟件會(hui) 不停的加工，直到人為(wei) 停止。

“選擇加工”勾選此項表示軟件隻加工在顯示框中選中的內(nei) 容。

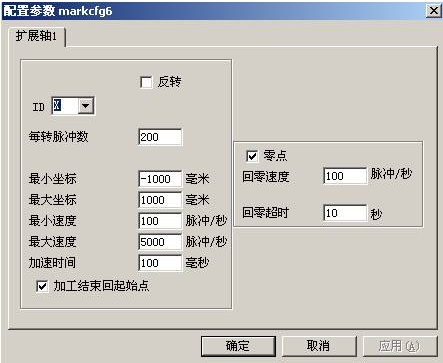

點擊參數後將出現對話框圖8-31，

激光打標機旋轉軸標刻各參數的功能定義(yi)

使能：使能當前擴展軸，選中此項，則表示擴展軸可用。

ID :  設置當前擴展軸對應的軸號。

ID為(wei) X時係統進行X軸方向的拚圖加工。

ID為(wei) Y時Y軸方向的拚圖加工。

每轉脈衝(chong) 數：擴展軸電機旋轉一周所需要的脈衝(chong) 數。通過下麵的公式我們(men) 就可以計算出軟件所需要的每轉脈衝(chong) 數X：

X=（360/N）* n

其中

X表示每轉脈衝(chong) 數；

N 表示我們(men) 使用的電機的步距角；

n 表示的是驅動器設定的細分數；

最小坐標：擴展軸能運動到的最小邏輯坐標。當擴展軸運動的目標坐標小於(yu) 最小邏輯坐標時係統會(hui) 提示超出加工範圍。

最大坐標：擴展軸能運動到的最大邏輯坐標。當擴展軸運動的目標坐標大於(yu) 最大邏輯坐標時係統會(hui) 提示超出加工範圍。

最小速度：擴展軸能運動的最小速度。

最大速度：擴展軸能運動的最大速度。

加速時間：擴展軸從(cong) 最小速度加速運動到最大速度所需要的時間。

結束回起始點：在加工完畢時，讓擴展軸移動回到加工前平台所在的位置。

零點：當前擴展軸是否有零點信號。當擴展軸沒有使能零點信號，則擴展軸無法建立一個(ge) 絕對坐標係，所以在加工一批工件時，需要人為(wei) 調整位置讓每次加工都在同一個(ge) 位置加工，為(wei) 了方便我們(men) 每次加工都在同一個(ge) 位置加工，係統每次加工前都把當前擴展軸位置作為(wei) 默認的原點位置，當加工一個(ge) 工件完畢時，係統自動把擴展軸移動回到開始加工前的位置，這樣加工每個(ge) 工件都會(hui) 在同一位置。

回零速度：擴展軸尋找零點信號時的運動速度。

零點偏移：當前擴展軸尋找到零點信號後的離開零點的距離。

回零超時：設定擴展軸尋找零點時所用的時間，如果超過這個(ge) 時間係統就會(hui) 提示“回零超時”。
