激光打標機掃描振鏡是什麽回事呢？

它是激光工業(ye) 中使用的掃描振鏡。它的專(zhuan) 業(ye) 術語稱為(wei) 高速掃描振鏡（英文：Galvo掃描係統）。　振鏡掃描打標頭主要由XY掃描鏡，物鏡，振鏡和計算機控製打標軟件組成。

根據不同的激光波長選擇相應的光學組件。相關(guan) 選項包括激光擴束器，激光器等。工作原理是激光束入射到兩(liang) 個(ge) 反射鏡（掃描鏡）上，並且反射鏡的反射角由計算機控製。可以分別沿X和Y軸掃描這兩(liang) 個(ge) 反射鏡，以實現激光束的偏轉，從(cong) 而使一定功率密度的激光聚焦點根據所需的要求在標記材料上移動，從(cong) 而留下一個(ge) 在材料表麵上的永久性標記。
聚焦點可以是圓形或矩形。

在振鏡掃描係統中，可以使用矢量圖形和文本。此方法使用計算機中的圖形軟件來處理圖形。具有映射效率高，圖形精度好，不失真的特點。保證標記質量和速度的同時，振鏡式標記也可以采用點矩陣標記法。此方法非常適合在線標記。根據不同速度的生產(chan) 線，可以使用一個(ge) 掃描振鏡或兩(liang) 個(ge) 掃描振鏡。與(yu) 數組標記相比，它可以標記更多的點矩陣信息，在標記漢字方麵具有更大的優(you) 勢。

振鏡掃描打標由於(yu) 其應用範圍廣，可以進行矢量打標和點陣打標，打標範圍可調，響應速度快，打標速度快（每秒可以打數百個(ge) 字符）， 打標質量高，光路密封性能好，對環境的適應性強等優(you) 點已成為(wei) 主流產(chan) 品，被認為(wei) 是未來激光打標的發展方向，具有廣闊的應用前景。

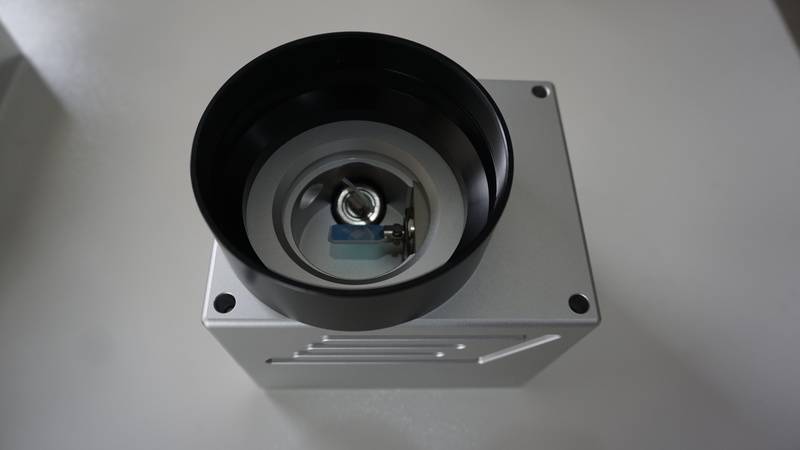

激光打標機振鏡構成：機械手，鏡頭（馬達）。

鏡頭的基本結構：振動透鏡由定子，轉子和檢測傳(chuan) 感器組成。檢流計透鏡使用永磁體(ti) 作為(wei) 磁芯，檢測傳(chuan) 感器模仿檢流計作為(wei) 電容傳(chuan) 感器，數字檢流計是光柵尺檢測傳(chuan) 感器

電容傳(chuan) 感器是電動機搖擺時傳(chuan) 感器電容的很小變化。電容的變化被轉換成電信號，該電信號被反饋到控製器，然後執行閉環控製。光柵尺通過光柵尺測量實際的偏轉視點，然後將其轉換為(wei) 電信號，並將其反饋給機械手進行閉環控製。動圈式是因為(wei) 轉子是線圈，並且線圈尺寸較大且慣性較大，不利於(yu) 快速響應，因此根本不使用。動磁式緊密地安裝在旋轉軸上，體(ti) 積小且慣性小，因此快速響應功能出色。
