激光打標機地球儀標刻使用方法

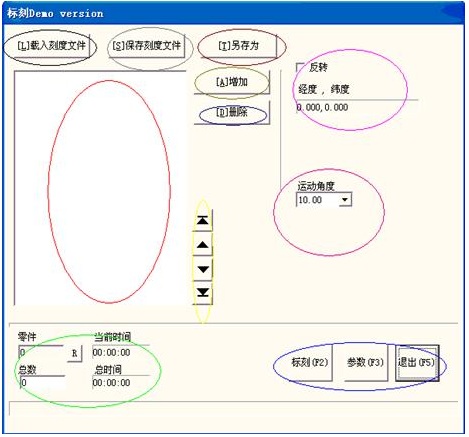

在激光打標機裏地球儀(yi) 標刻主要是針對打標地球儀(yi) 而設定,點擊地球儀(yi) 標刻刻後會(hui) 出現如下圖8-7所示:

文件控製欄:

載入刻度文件:載入電腦已有的地球儀(yi) 標刻文件，文件格式為(wei) .globe  。

保存刻度文件:將已經做好的刻度文件保存。

另存為(wei) :將文件重新保存為(wei) 另一個(ge) 文件。

增加:創建一個(ge) 需要標刻內(nei) 容。

刪除:選擇單個(ge) 標刻內(nei) 容刪除。

箭頭:改變單個(ge) 標刻內(nei) 容在標刻過程中的順序。

標刻:將所建立的標刻文件進行打標。

參數:當前設備的參數。直接按鍵盤F3鍵即可執行此命令。

退出:退出地球儀(yi) 標刻。

零件：表示當前被加工完的零件總數。

總數：表示當前要加工的零件總數，在連續加工模式下無效。不在連續加工模式下時，如果此零件總數大於(yu)  1 時,則在加工時會(hui) 重複不停的加工直到加工的零件數等於(yu) 零件總數才停止。

點擊將前麵記錄的總數清零。

當前時間:打標當前文件所用的時間。

總時間:連續打標N次所用的時間。

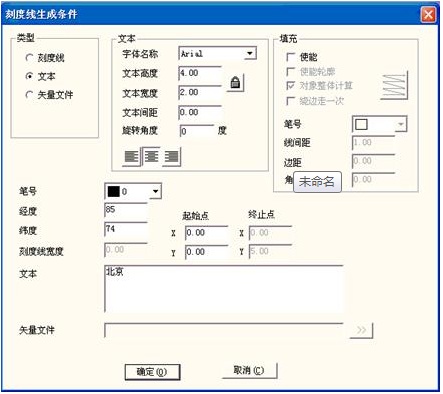

點擊“增加”可以編寫(xie) 我們(men) 所需要的地球儀(yi) 文件。

對於(yu) 激光打標機地球儀(yi) 標刻，軟件目前隻能標刻文本以及經度線，這是因為(wei) 緯度線是逐漸減小的圓並且圓所在的平麵不與(yu) 振鏡完全垂直，因此打標效果不能滿足實際需要。

刻度線：表示當前設定的參數為(wei) 刻度線的參數值。

文本：表示當前設定的參數為(wei) 標刻文本的參數值。

矢量文件：表示當前設定的參數為(wei) 導入的矢量文件的參數值。

文本欄：表示設定文本的各種參數。

旋轉角度：指的是文本放置時逆時針旋轉的角度。

填充欄：設定文本的各種填充操作。

筆號：加工該設定所選用的筆號參數。

經度: 文本的X軸坐標(以東(dong) 半球經度為(wei) 正值,西半球經度為(wei) 負值)。

緯度: 文本的Y軸坐標(以北半球緯度為(wei) 正值,南半球緯度為(wei) 負值)。

刻度線寬度：表示當前設定的刻度線的寬度。

起始點：表示當前設定的刻度線的起始點坐標。

終止點：表示當前設定的刻度線的終止點坐標。

文本：顯示在地球儀(yi) 上的文本信息。

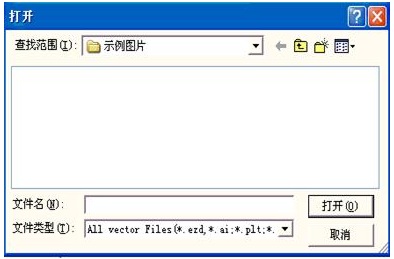

矢量文件：顯示在地球儀(yi) 上的矢量文件信息。點擊，會(hui) 出現下圖8-9

在激光打標機選擇好矢量文件後，點擊即可。

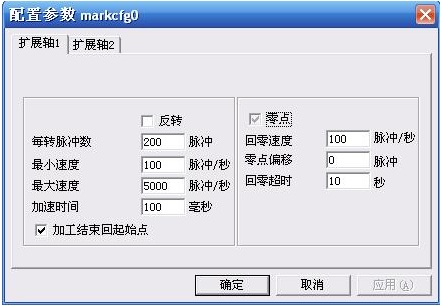

點擊F3參數會(hui) 出現下麵的對話框：

圖8-10

每轉脈衝(chong) 數：擴展軸電機旋轉一周所需要的脈衝(chong) 數。通過下麵的公式我們(men) 就可以計算出軟件所需要的每轉脈衝(chong) 數X：

X=（360/N）* n

其中

X表示每轉脈衝(chong) 數；

N 表示我們(men) 使用的電機的步距角；

n 表示的是驅動器設定的細分數；

最小速度：擴展軸能運動的最小速度。

最大速度：擴展軸能運動的最大速度。

加速時間：擴展軸從(cong) 最小速度加速運動到最大速度所需要的時間。

加工結束回起始點：在加工完畢時，讓擴展軸移動回到加工前的起始加工點。

零點：當前擴展軸是否有零點信號。當擴展軸沒有使能零點信號，則擴展軸無法建立一個(ge) 絕對坐標係，所以在加工一批工件時，需要人為(wei) 調整位置讓每次加工都在同一個(ge) 位置加工，為(wei) 了方便我們(men) 每次加工都在同一個(ge) 位置加工，係統每次加工前都把當前擴展軸位置作為(wei) 默認的原點位置，當加工一個(ge) 工件完畢時，係統自動把擴展軸移動回到開始加工前的位置，這樣加工每個(ge) 工件都會(hui) 在同一位置。

如果擴展軸使能了零點信號，則當我們(men) 使用擴展軸功能時會(hui) 自動尋找零點，找到零點後擴展軸則建立了一個(ge) 絕對坐標係。如果係統沒有找到零點那麽(me) 它會(hui) 在“零點超時”設定的時間結束後才正常啟動擴展軸功能。這裏注意：連接零點要使用常開開關(guan) ，擴展軸1隻能使用輸入口0，擴展軸2隻能使用輸入口1。

回零速度：擴展軸尋找零點信號時的運動速度。

零點偏移：當前擴展軸尋找到零點信號後的離開零點的距離。

回零超時：設定擴展軸尋找零點時所用的時間，如果超過這個(ge) 時間係統就會(hui) 提示“回零超時”。

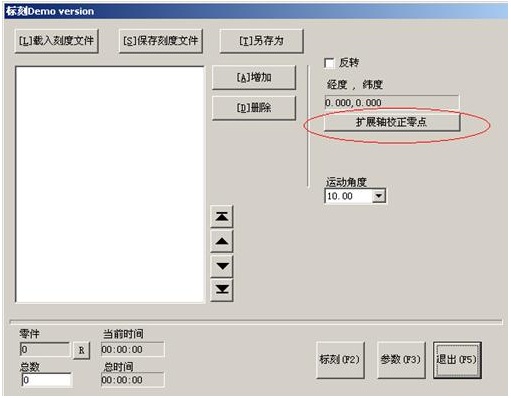

當勾選了零點後會(hui) 出現下圖8-11中圈選的部分：

擴展軸校正零點：當用戶勾選零點時會(hui) 出現該按鈕，用戶點擊後，擴展軸自動尋找零點。

舉(ju) 例說明：

標刻國家首都名稱：北京：  東(dong) 經116.46度，北緯39.92度

                  莫斯科：東(dong) 經37.35度， 北緯55.45度

                  堪培拉：東(dong) 經149.08度，南緯35.17度

                  華盛頓：西經77.02度， 北緯38.17度

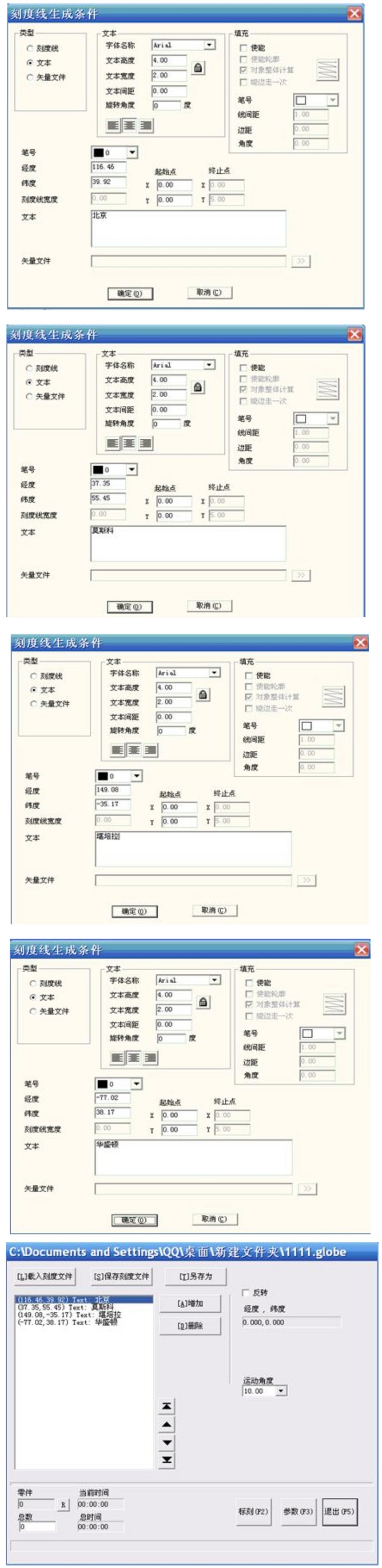

設置經緯度時我們(men) 可以根據地球儀(yi) 的擺放來設置X,Y軸的正負如下圖8-12：
