激光打標機打印圖片參數設置（軟件自有功能）
圖片稱之為(wei) 位圖
在激光打標機中如果要輸入位圖，在繪製菜單中選擇“位圖”命令或者單擊
圖標。

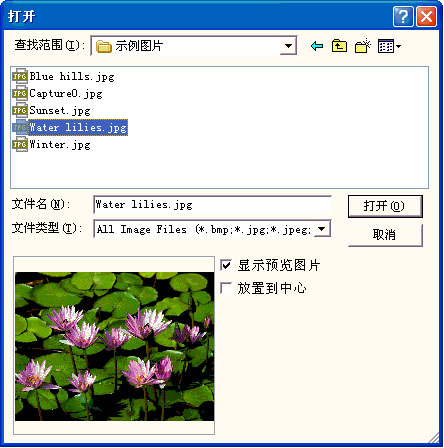

圖4-60 位圖輸入對話框 |
此時係統彈出如圖4-60所示的輸入對話框要求用戶選擇要輸入的位圖。

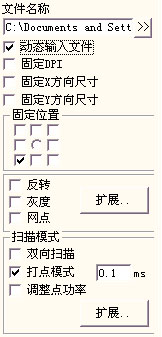

圖4-61 位圖參數 |
當前係統支持的位圖格式有：
Bmp；Jpeg, jpg；Gif；Tga；Png；Tiff；Tif
顯示預覽圖片：當用戶更改當前文件時會(hui) 自動顯示當前文件的圖片在預覽框裏。
放置到中心：把當前圖片的中心放到坐標原點上。
用戶輸入位圖後，屬性工具欄顯示如圖4-61所示的位圖參數。
動態輸入文件：指在加工過程中是否重新讀取文件。
[GuestBuy]
固定DPI：類似於(yu) 圖形的分辨率。由於(yu) 輸入的原始位圖文件的DPI值不固定或我們(men) 不清楚,可以通過“固定DPI”來設置固定的DPI值。DPI值越大,點越密,圖像精度越高,加工時間就越長。
DPI:是指每英寸多少個(ge) 點,1英寸等於(yu) 25.4毫米。
[/GuestBuy]
固定X方向尺寸: 輸入的位圖的寬度固定為(wei) 指定尺寸,如果不是則自動拉伸到指定尺寸。 固定Y方向尺寸: 輸入的位圖的高度固定為(wei) 指定尺寸,如果不是則自動拉伸到指定尺寸。 固定位置: 在動態輸入文件的時候,如果改變位圖大小時以哪個(ge) 位置為(wei) 基準不變。 圖象處理: 反轉: 將當前圖像每個(ge) 點的顏色值取反,如圖4-62所示。
|

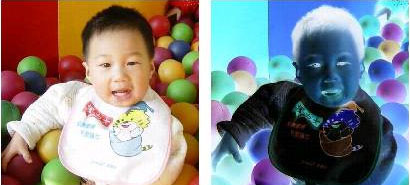

圖4-62 反轉顏色，左為(wei) 原圖
灰度: 將彩色圖形轉變為(wei) 256級的灰度圖,如圖4-63所示。
|

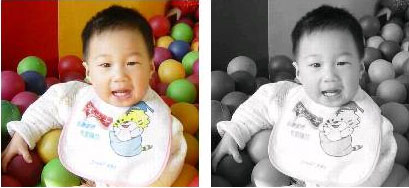

圖4-63彩色圖像和灰度圖像，左為(wei) 原圖
激光打標機中的網點: 類似於(yu) Adobe PhotoShop中的“半調圖案”功能，使用黑白二色圖像模擬灰度圖像，用黑白兩(liang) 色通過調整點的疏密程度來模擬出不同的灰度效果, 如圖4-64所示（圖中豎白條為(wei) 顯示問題，加工時不會(hui) 出現）。
|

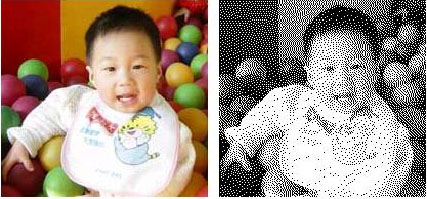

圖4-64 網點處理
點擊圖像處理的擴展按鈕會(hui) 彈出如圖4-65所示的位圖處理對話框。
|

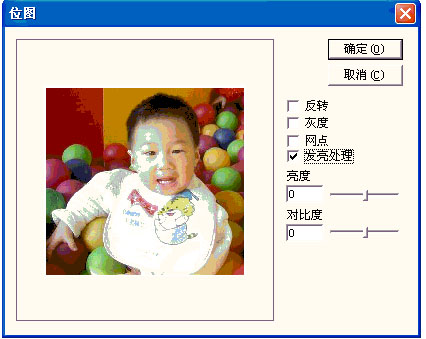

圖4-65 位圖處理對話框
發亮處理: 更改當前圖像的亮度和對比度。
掃描模式:
雙向掃描: 指加工時位圖的掃描方向是雙向來回掃描,如圖4-66所示。
|

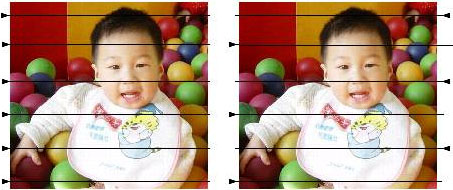

圖4-66 左圖為(wei) 單向掃描, 右圖為(wei) 雙向掃描
激光打標機中的打點模式:指加工位圖的每個(ge) 像素點時激光是一直開著,還是每個(ge) 像素點開指定時間。
調整點功率: 指加工位圖的每個(ge) 像素點時激光是否根據像素點的灰度調節功率。
圖4-67位圖掃描擴展參數 |
掃描擴展參數,如圖4-67所示。
Y向掃描: 加工位圖時按列的方向逐列描。
激光打標機中的位圖掃描行增量: 加工位圖時是逐行掃描還是每掃描一行後再隔幾行數據再掃描,這樣有時在精度要求不高的時候可以加快加工速度。
