激光打標機軟件中圖形選取功能介紹

在激光打標機繪製工具欄的最上方是圖形選取圖標。如果當前沒有其它命令正在運行的時候，該圖標顯示為(wei) 按下的狀態，表示當前命令為(wei) 選取。此時，您可以使用鼠標單擊工作空間內(nei) 的對象來選中該對象。激光打標機軟件具有自動捕捉的功能，當您在工作空間內(nei) 移動鼠標的時候，如果指針移動到了某條曲線的旁邊，鼠標指針會(hui) 自動的變化為(wei) ，此時您單擊左鍵即可選中該對象。

您也可以在按下鼠標左鍵的同時移動鼠標來選擇對象。此時，鼠標經過的區域將會(hui) 出現一個(ge) 虛線方框。如果鼠標移動的方向是由左至右，那麽(me) 隻有完全包圍在該虛線框內(nei) 的對象才被選擇。如果鼠標移動的方向是由右至左，那麽(me) 所有被該虛線框接觸到的對象都會(hui) 被選中。

當您在激光打標機使用選取命令時，選取命令工具欄會(hui) 出現，您可以實現一些特定的操作。如圖4-74所示，

表示選擇當前工作空間內(nei) 的所有對象；

表示選擇出當前選中對象外的其他所有對象；

表示刪除當前所選對象。

表示將當前對象鎖定，您無法對其進行任何的編輯操作，此時對象四周會(hui) 出現一些鎖形圖標。

表示解除當前選中的被鎖定的對象；

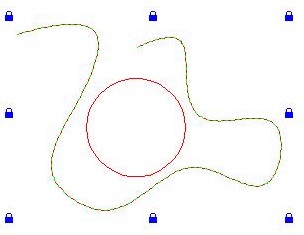

表示解除所有被鎖定的對象。如圖4-75所示，圖中Bezier曲線被鎖定，而圓未鎖定。此時，對於(yu) 該曲線，你不能夠進行任何的編輯、修改等操作，包括移動、縮放等。

表示將當前被選擇對象放置到原點。

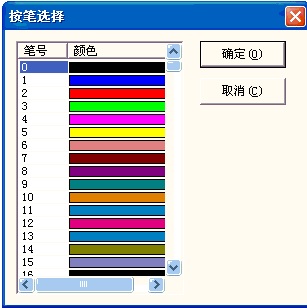

表示按筆號選擇對象,點擊此命令後係統彈出如圖4-76所示對話框。
