不同功率光纖激光器的深雕測試

1、調Q30W光纖激光器深雕

（1）測試配置

不同功率光纖激光器的深雕測試 第1張

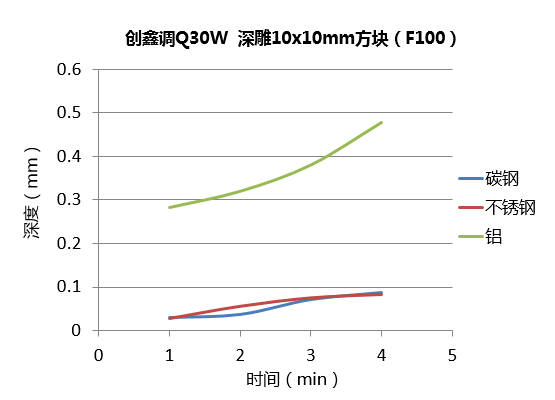

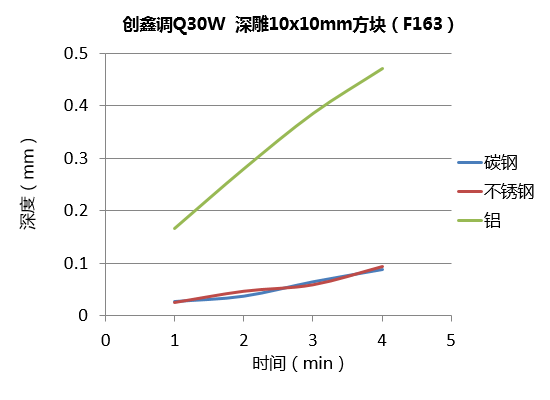

（2）實驗結果

不同功率光纖激光器的深雕測試 第2張

不同功率光纖激光器的深雕測試 第3張

2、調Q50W光纖激光器深雕

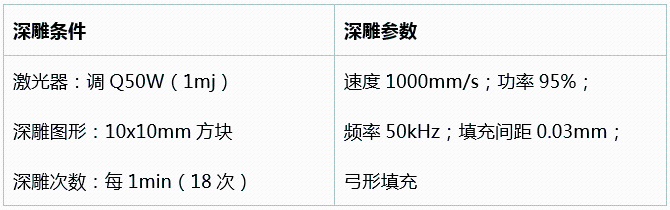

（1）測試配置

不同功率光纖激光器的深雕測試 第4張

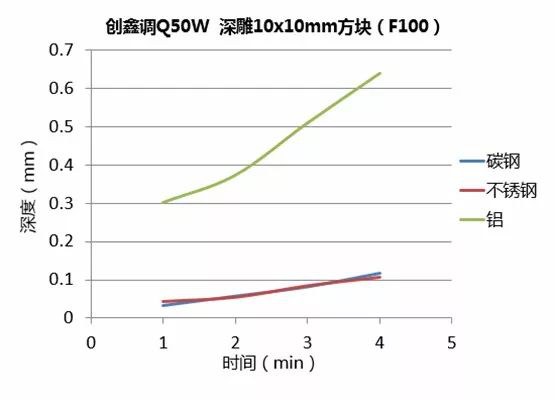

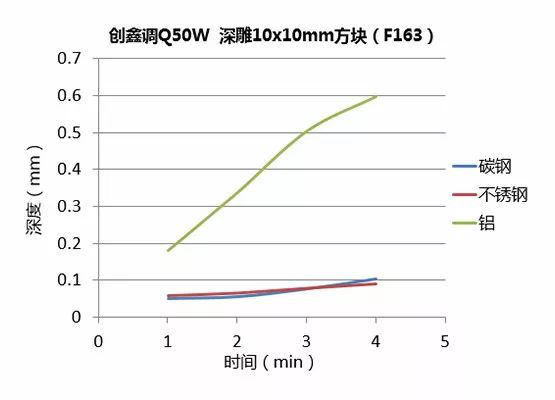

（2）實驗結果

不同功率光纖激光器的深雕測試 第5張

不同功率光纖激光器的深雕測試 第6張

3、調Q100W光纖激光器深雕

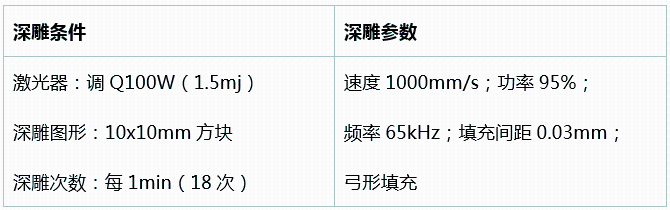

（1）測試配置

不同功率光纖激光器的深雕測試 第7張

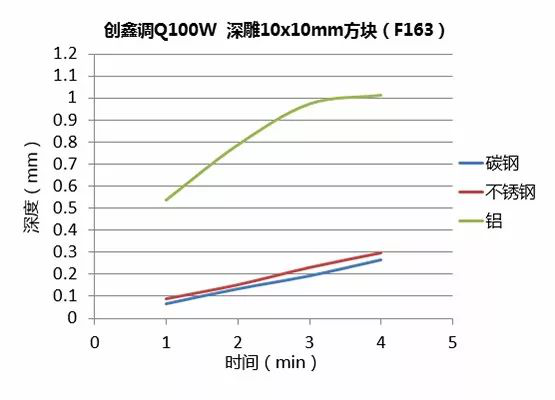

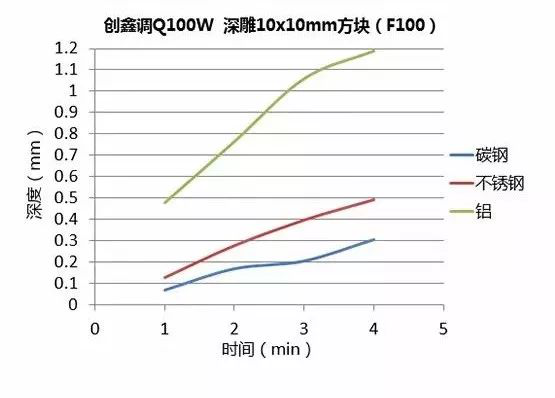

（2）實驗結果

不同功率光纖激光器的深雕測試 第8張

不同功率光纖激光器的深雕測試 第9張

4、調Q200W光纖激光器深雕

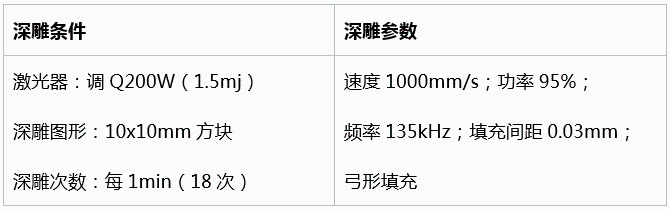

（1）測試配置

不同功率光纖激光器的深雕測試 第10張

（2）實驗結果

不同功率光纖激光器的深雕測試 第11張

二、不用材質的深雕測試對比

1、碳鋼深雕對比

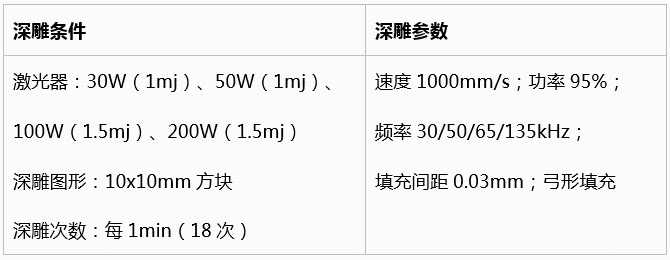

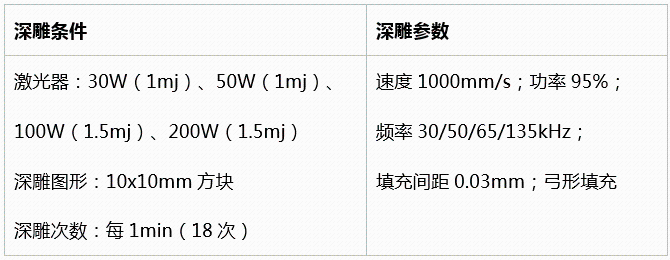

（1）測試配置

不同功率光纖激光器的深雕測試 第12張

（2）實驗結果

不同功率光纖激光器的深雕測試 第13張

不同功率光纖激光器的深雕測試 第14張

2、不鏽鋼深雕對比

（1）測試配置

不同功率光纖激光器的深雕測試 第15張

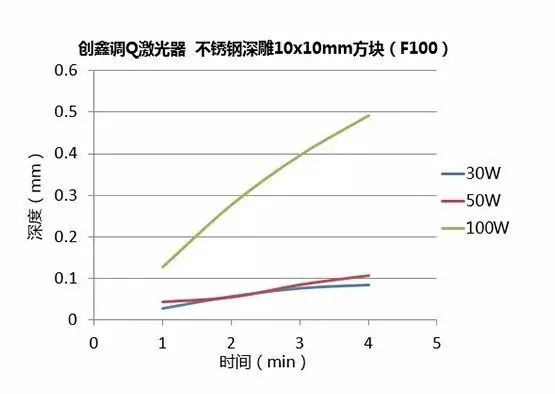

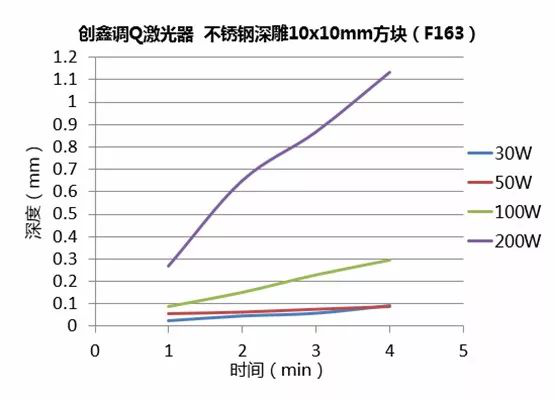

（2）實驗結果

不同功率光纖激光器的深雕測試 第16張

不同功率光纖激光器的深雕測試 第17張

3、鋁深雕對比

（1）測試配置

不同功率光纖激光器的深雕測試 第18張

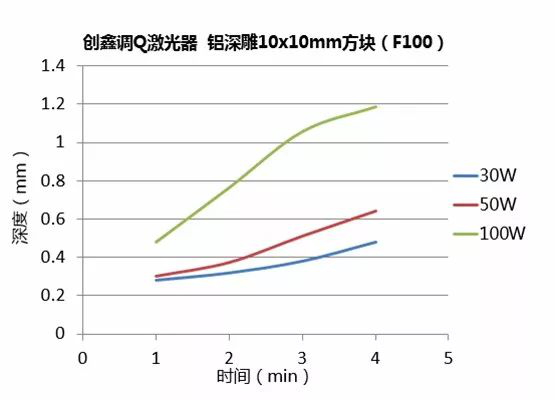

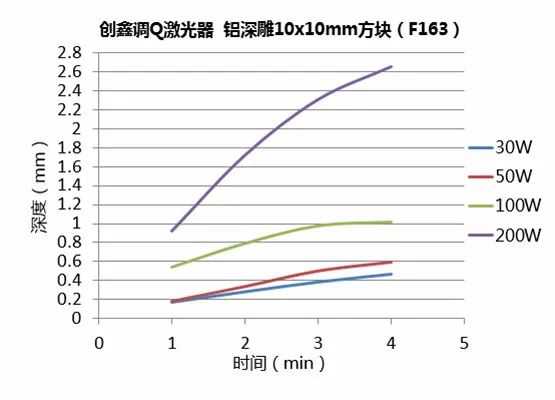

（2）實驗結果

不同功率光纖激光器的深雕測試 第19張

不同功率光纖激光器的深雕測試 第20張

三、激光深雕測試結論

1、對比不同材料，深度依次為(wei) 鋁＞不鏽鋼＞碳鋼；

2、對比不同場鏡，當相同深度小於(yu) 0．5mm，效率F100＞F163；當相同深度大於(yu) 0．5mm，效率F100＜F163（焦深F100＜F163）；

3、對比不同激光器，隨著深雕次數增加，功率越高，深度增加幅度越大；

4、 對比相同激光器，隨著深雕次數增加，深度與(yu) 時間近似線性增長，因此可以預估更長時間下的雕刻深度；

5、相同時間下，多次快速雕刻比少次慢速雕刻深度淺，但底紋細膩；

6、相同深度下，場鏡F163雕刻比場鏡F100雕刻底紋細膩。


本文鏈接：https://www.kjddy.com/news/822.html 轉載需授權！
