萬瓦級激光器切割能力數據一覽表
隨著萬(wan) 瓦級激光器概念普及，國內(nei) 部分設備廠家陸續升級萬(wan) 瓦，因此市麵上針對萬(wan) 瓦級光纖激光器性能及工藝等需求越來越迫切。本文基於(yu) 光源廠家（創鑫激光）、設備廠家及終端使用廠商等多方的實際經驗積累，圍繞萬(wan) 瓦級激光器的切割優(you) 勢（切割能力、切割效率、切割質量等）及工藝特點進行詳實闡述，相信將會(hui) 對你大有裨益。
一、萬(wan) 瓦級激光器切割特點

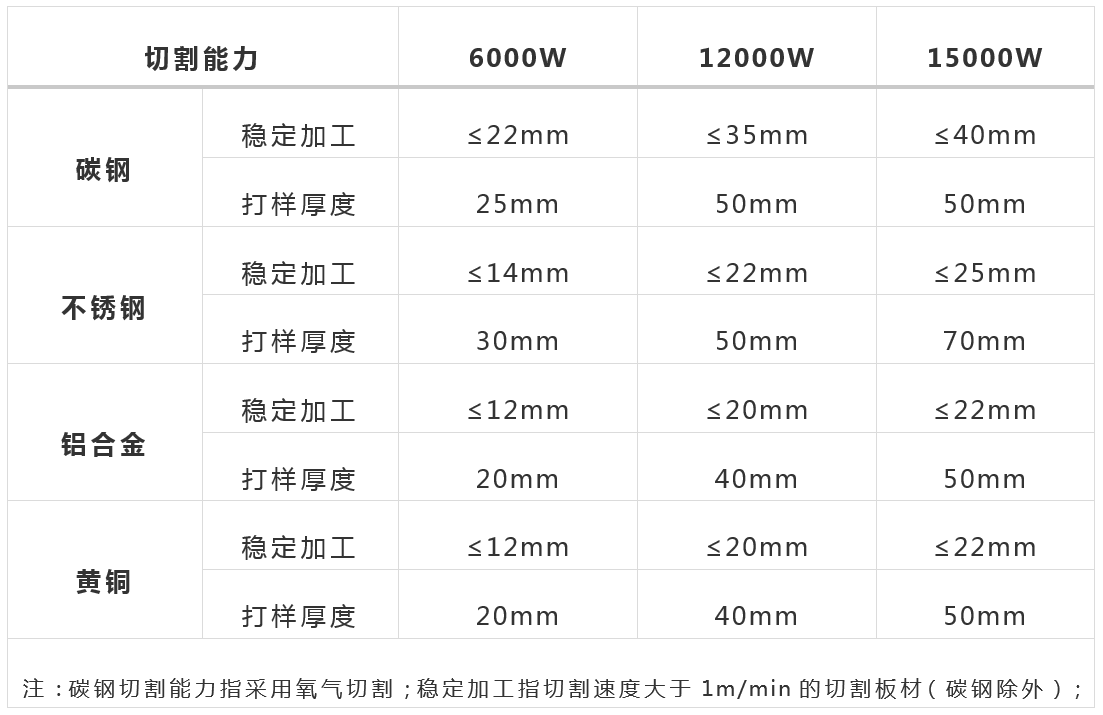

1、切割能力大幅提升

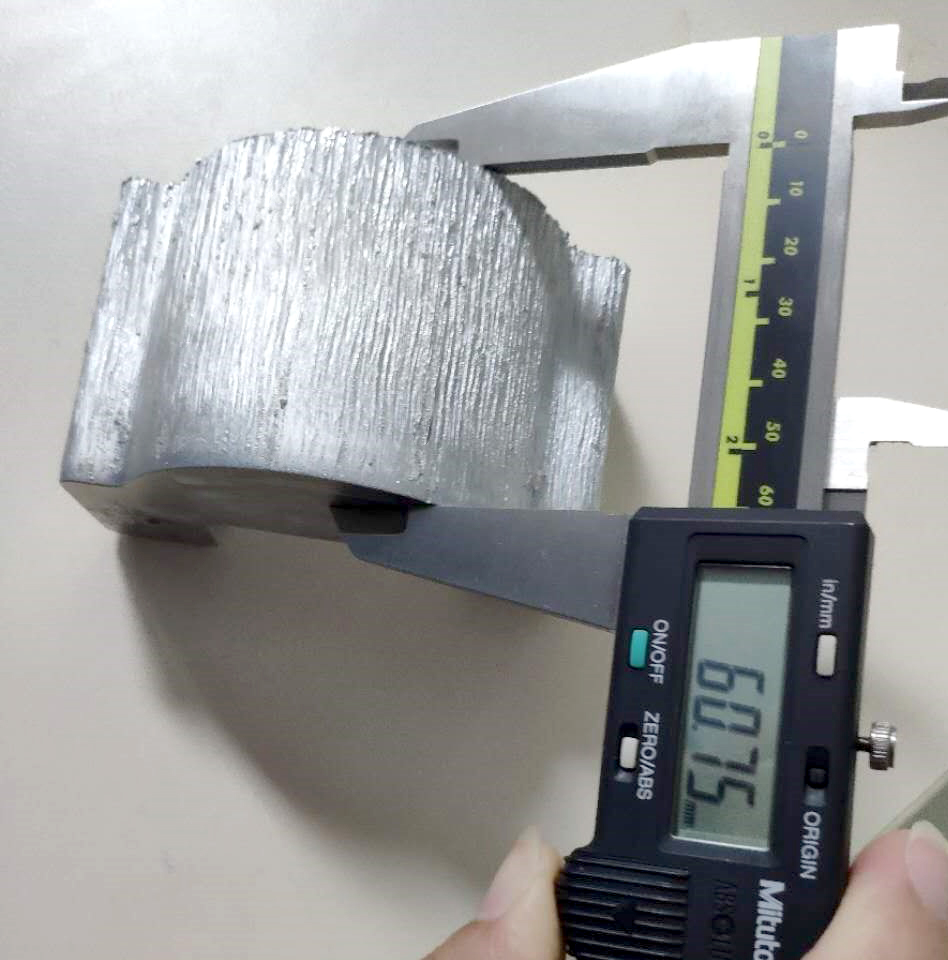

▲12000W切割60mm鋁
2、切割效率成倍提高
▼不鏽鋼切割-效率最大提升400%

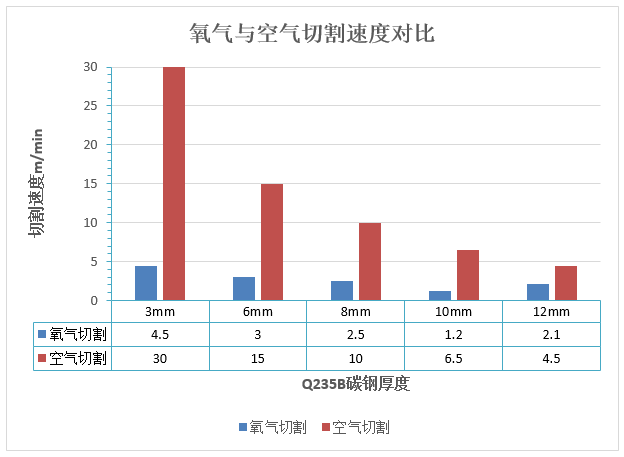

▼碳鋼切割-空氣代替氧氣高速切割中薄板
關(guan) 鍵點：碳鋼亮麵切割時，板材厚度確定時，存在一個(ge) 極限功率。
?若實際功率小於(yu) 極限功率，隨著功率的增加，切割速度也會(hui) 相應的提高；
?若實際功率大於(yu) 極限功率，隨著功率的增加，切割速度保持不變，不會(hui) 有提高；同時，切割效果也不會(hui) 有變化；

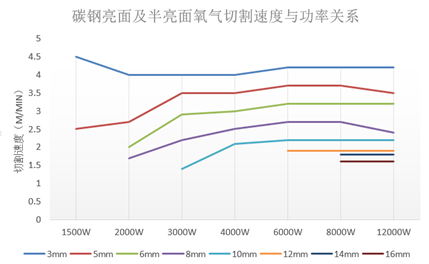

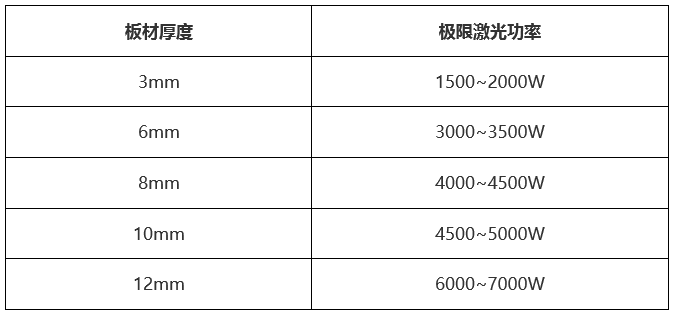

碳鋼氧氣亮麵切割：板材厚度與(yu) 極限功率的關(guan) 係
為(wei) 什麽(me) 碳鋼亮麵切割會(hui) 有極限功率呢？
氧氣切割碳鋼亮麵的過程分析

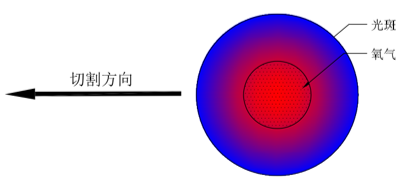

▲氧氣氣流直徑小於(yu) 板材表麵光斑直徑
（1）激光的三大作用
①切割開始前的預熱作用—切割開始前，將鋼板溫度加熱到燃點溫度（＞1000℃）以上，使之能夠與(yu) 氧氣發生高溫氧化反應；
②切割過程中的預熱作用—將切縫前部一定區域內(nei) 的鋼板加熱到燃點溫度以上，保證切割氣流經過時，表麵能快速發生氧化反應。
③切縫處熱量補償(chang) 作用—在切縫處，補償(chang) 因熱傳(chuan) 導、輻射、去渣等引起熱損失以保證切割區的溫度；
（2）氧氣的作用
切割作用—氧氣與(yu) 高溫鐵發生劇烈的氧化放熱反應，融化金屬，並吹除熔渣。
亮麵切割條件
①適用於(yu) 采用小噴嘴切割，氣流直徑小；
②為(wei) 保證板材表麵光斑直徑足夠大，故切割時需要采用大的離焦量；
③板材越厚，則光斑直徑越大，既離焦量越大；
④保證照射到板材表麵的光斑，能在極段的時間內(nei) 能將鋼板溫度加熱到燃點溫度（＞1000℃）以上即可，過高的功率，反而會(hui) 增大熱輸入，造成板材過熱，對切割效果不利；
可見碳鋼亮麵切割時，對於(yu) 中薄板，萬(wan) 瓦級功率，無法發揮出應有的優(you) 勢。解決(jue) 方案就是采用空氣切割，能像切割不鏽鋼一樣切割碳鋼，充分發揮萬(wan) 瓦級激光器的能量，實現對碳鋼的高速切割。
萬(wan) 瓦級激光器在采用空氣切割12mm以內(nei) 的碳鋼時，可實現滿功率無渣切割效果，且切割效率媲美不鏽鋼。

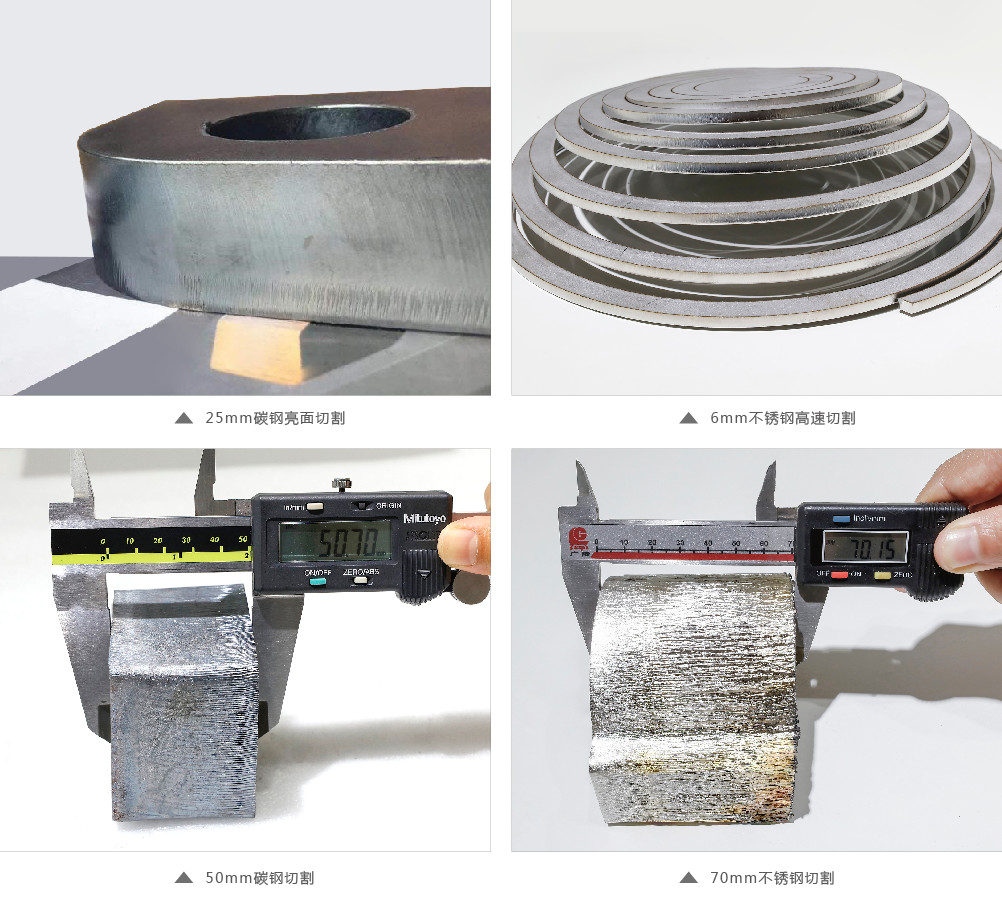

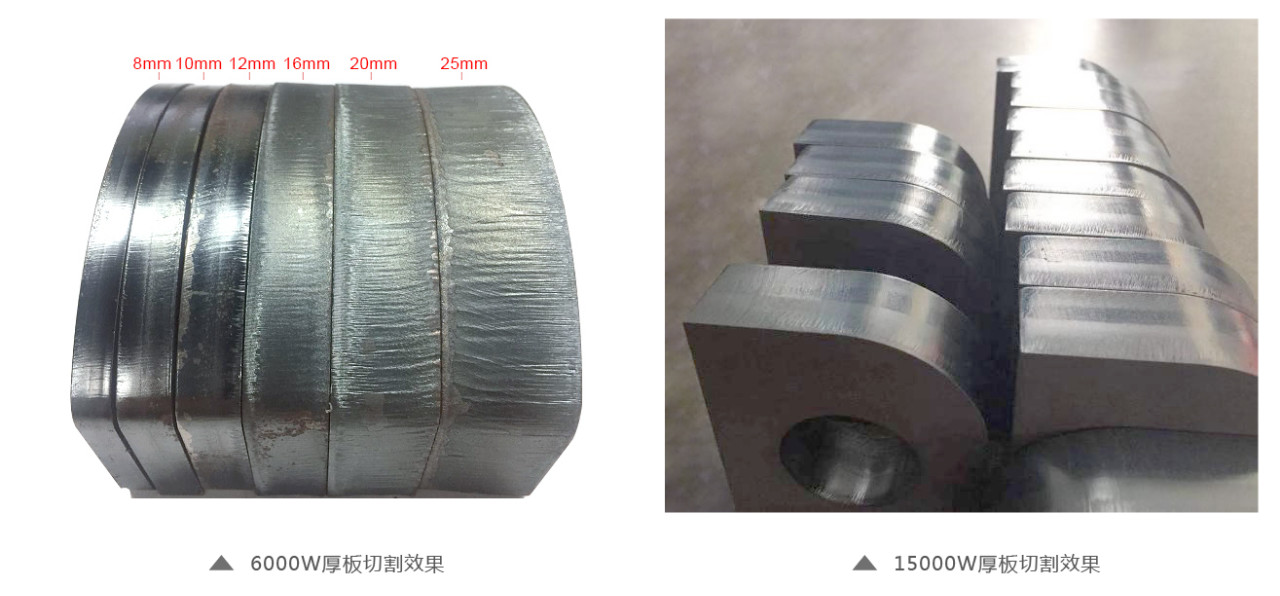

3、亮麵切割能力大幅提升

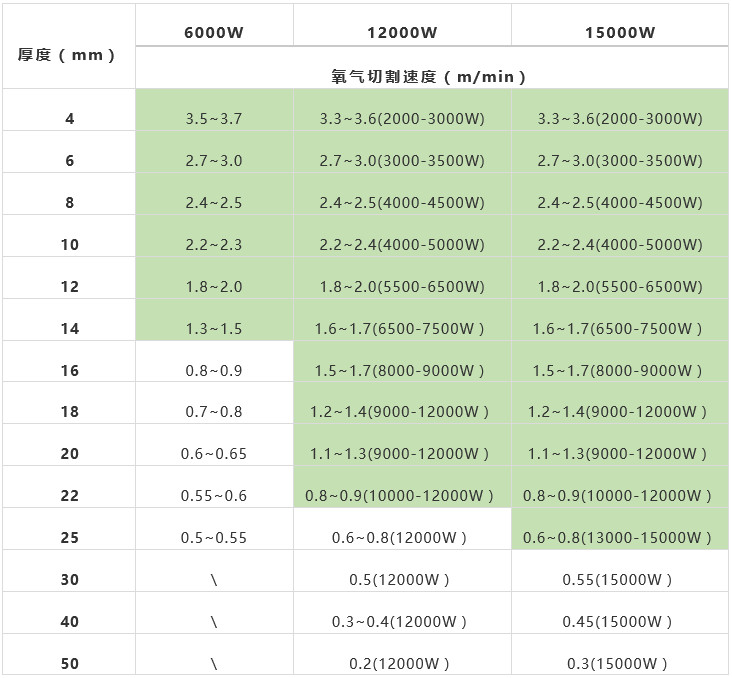

碳鋼采用氧氣切割時，萬(wan) 瓦級激光器可實現厚板的小錐度切割。綠色表示雙邊錐度＜0.1mm；無色區域表示雙邊錐度在0.3~0.7mm。
▼切割板厚與(yu) 噴嘴及離焦量關(guan) 係示例（15000W）
二、創鑫萬(wan) 瓦激光器特點
1、整機結構組成

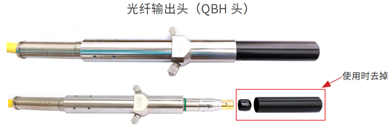

▲功率≤8KW采用QBH輸出
▲功率≥10KW采用LOE輸出
2、創鑫萬(wan) 瓦級激光器特點

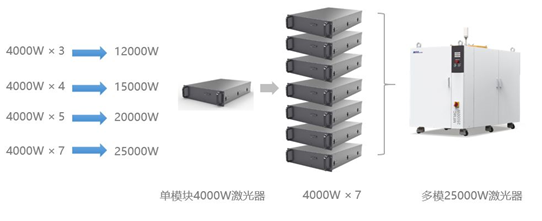

① 采用4000W單模塊進行功率合成，模塊數量少，整機可靠性高；
② 采用光模塊與(yu) 電模塊分離結構，檢修方便，維護時間短；

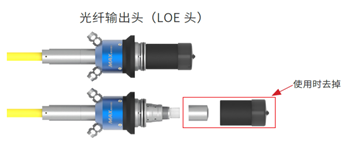

由於(yu) 萬(wan) 瓦級激光器功率高，傳(chuan) 統的QBH輸出頭，無論是功率承載能力還是散熱性能均已經無法滿足於(yu) 萬(wan) 瓦級激光器穩定輸出的要求，創鑫萬(wan) 瓦級均采用自主研發的LOE輸出頭。配合切割頭使用時，切割頭光纖接口需選擇相應的鎖頭。

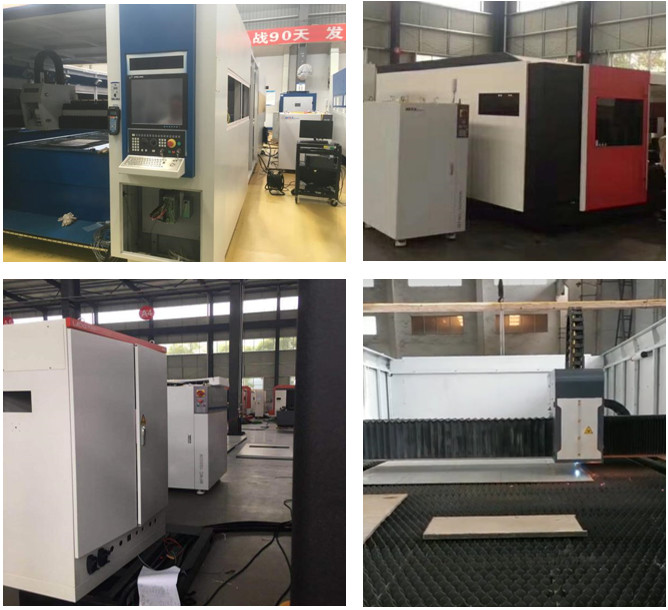

三、客戶使用情況
